3G傳輸解決方案(圖)

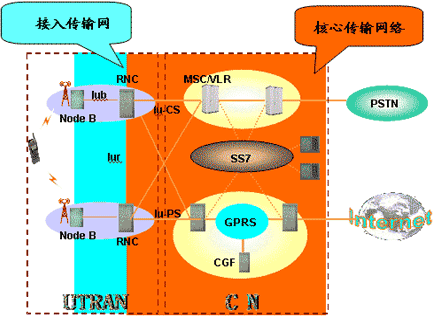

　　根據3G傳輸網絡分層示意圖（以WCDMA R99/R4為例，CDMA2000類似），對于3G傳輸網絡的構建，中興通訊推薦采用MSTP技術。

3G傳輸網絡分層結構
　　■從組網結構上看，3G傳輸網分為接入傳輸網絡和核心傳輸網絡。
　　
　　■移動終端到基站的通信通過空中接口完成，不需要傳輸網絡考慮。
　　
　　■可將RNC和MSC統一規劃到核心傳輸網絡，承擔RNC、MSC、GMSC、SGSN、GGSN間的傳輸。宜采用ZXMP M800、ZXMP S390、ZXMP S380系統。
　　
　　■接入傳輸網絡主要完成基站與基站控制器之間的業務的接入和傳送功能。由于NodeB通常很分散，由NodeB到RNC間的傳輸一般需要經過接入和匯聚兩層網絡。
　　　　
　　　　1）Iub接口的傳輸需求是3G網絡傳輸需求中最復雜而又最重要的部分，RNC與Node-B間的接入傳輸層面臨數據業務處理和傳輸帶寬兩個問題。
　　　　
　　　　2）宜采用ZXMP S380、ZXMP S330、ZXMP S320系統。
　　　　
　　　　3）借助MSTP＋IMA功能，在匯聚傳輸節點處將E1→ATM STM-1接口。
　　　　
　　　　4）借助MSTP設備良好的擴展能力和多業務支持能力，傳送網絡B平面能夠滿足3G和城域數據業務的發展需求。
　　
　　■基站到基站控制器之間為匯聚型業務，兩者之間的傳輸組網方式可靈活選擇環形、星型、鏈型或樹型。
