電梯行業應用解決方案(圖)

TD3100變頻器支持三種電梯常用控制模式，分別是：
•　多段速控制
•　距離控制
•　模擬速度控制

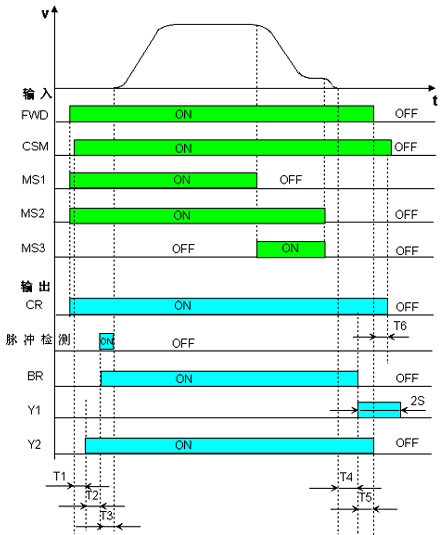

多段速控制
方案要點：

運行速度由 MS1 ～ MS3 的速度組合決定，抱閘和接觸器由變頻器直接進行控制，并使用接觸器反饋對

自身狀態進行檢測。檢修運行由變頻器的 INS 端控制，使用了模擬稱重裝置，提高電梯系統的啟動性能

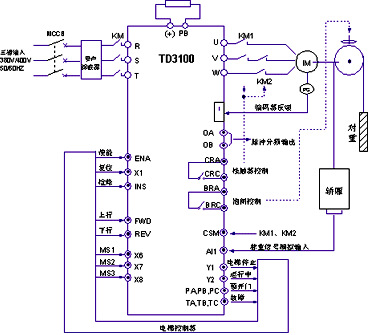

多段速 控制原理設計示意圖
注：圖中的濾波器非必配選件

距離控制

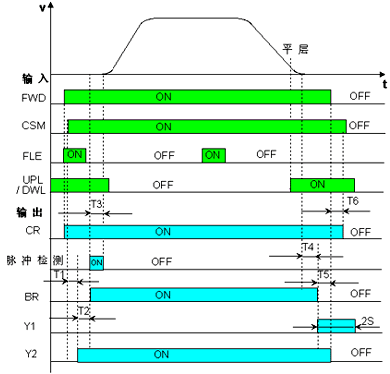

指定樓層的距離控制
方案要點： 抱閘和接觸器由變頻器直接進行控制，并使用接觸器反饋對接觸器的吸合與斷開進行檢測；檢修運行，由 INS 端控制，再平層運行由 MS1 控制，自學習運行由 SL 端控制；提供上下強迫減速信號，使用了數字開關量稱重裝置，提高電梯系統的啟動性能

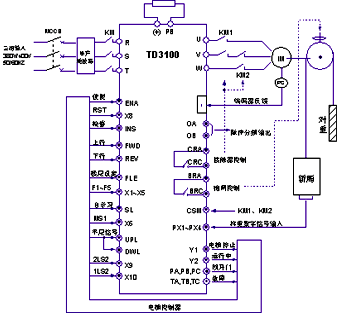

指定樓層的距離控制原理示意圖
注：圖中的濾波器非必配選件

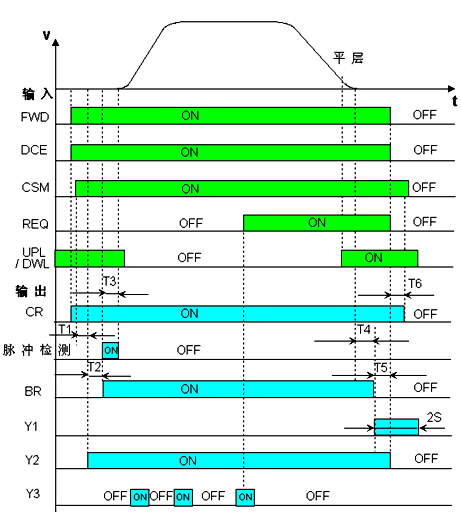

給定停車請求的距離控制
方案要點： 抱閘和接觸器由變頻器直接進行控制，并使用接觸器反饋對接觸器的吸合與斷開狀態進行檢測；檢修運行由 INS 端控制，再平層運行由 MS1 控制，自學習運行由 SL 端控制；提供強迫減速信號；使用了數字開關量稱重裝置，提高電梯系統的啟動性能。

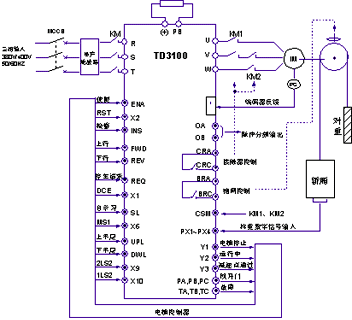

給定停車請求的距離 控制原理示意圖

注：圖中的濾波器非必配選件

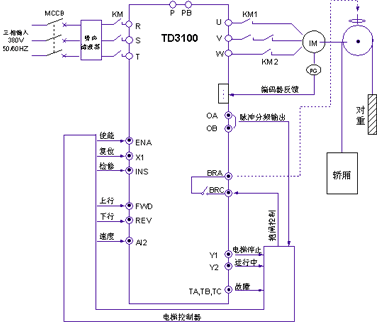

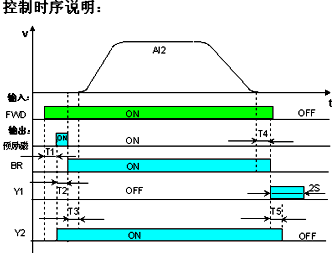

模擬速度控制：

檢修、自學習、再平層等速度全部由控制器的模擬量控制。接觸器由外部控制器控制，抱閘控制由變 頻器的可編程輸出端子輸出“運行中”信號控制，使用故障常開輸出信號。
