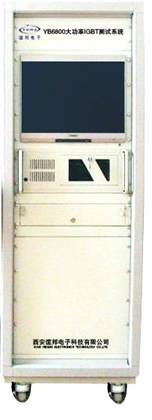

YB6800功率半導體器件晶體管圖示儀
1.1 系統概述
YB6800晶體管圖示儀是一款很具有代表性的新型半導體晶體管圖示系統，本系統可自動生成功率器件的I-V曲線，也可根據客戶的實際需求設置功能測試，直接讀取數顯結果。系統在失效分析，IQC來料檢驗及高校實驗室等部門有廣泛的應用。系統生成的曲線都使用ATE系統逐點建立，保證了數據的準確可靠。系統典型的測試時間是6 to 20ms,通常上百個數據點曲線只需要幾秒鐘時間便可以展現出來，數據捕獲的曲線可導入EXCEL等格式進一步分析研究，是一款高效多功能的高端半導體測試設備。
本系統使用方便，只需要通過USB或者RS232與電腦連接，通過電腦中友好的人機界面操作，即可完成測試。并可以實現測試數據以EXCEL和WORD的格式保存。系統提供過電保護功能，門極過電保護適配器提供了廣泛的診斷測試。這些自我測試診斷被編成測試代碼,以提供自我測試夾具,在任何時間都可以檢測。對診斷設備狀態和測試結果提供了可靠地保證。
2.1 概述
YB6800晶體管圖示測試系統通過PC機對其內部功率源、測試施加條件、測試具體線路進行控制，達到對器件進行測試的目的。在一定的測試條件下，這些源與條件負載按照條件準確的連接，其中包含了大量的負載、轉換功率源和所要求的外部測試線路。
2.2 大功率半導體測試系統特點：
1.圖形顯示功能
2.局部放大功能
3.程序保護最大電流/電壓,以防損壞
4.品種繁多的曲線
5.可編程的數據點對應
6.增加線性或對數
7.可編程延遲時間可減少器件發熱
8.保存和重新導入入口程序
9.保存和導入之前捕獲圖象
10.曲線數據直接導入到EXCEL
11.曲線程序和數據自動存入EXCEL
12.程序保護最大電流/電壓,以防損壞
3． 系統規格及技術指標
工作溫度：25℃--40℃
貯存溫度: -15℃--50℃
工作濕度：45%--80%
貯存濕度：10%--90%
工作電壓：200v--240v
電源頻率：47HZ--63HZ
接地要求：供電電源應良好接地。
通信接口：RS232 USB
系統功耗：<150w
設備尺寸：650mm×570mm×1780mm
4. 測試范圍
YB6800晶體管圖示系統是專為測試半導體分立器件而研發設計。它具有十分豐富的編程軟件和強大的測試能力，能夠真實準確測試以下類型的半導體器件以及相關器件組成的組合器件、器件陣列：
|
序號 |
測試器件類別 |
測試參數列表 |
|
1 |
二極管DIODE |
IR；BVR ；VF |
|
2 |
晶體管（NPN型/PNP型） |
ICBO；ICEO；ICER； ICES； ICEV；IEBO；BVCEO ；BVCBO；BVEBO；HFE；VCESAT；VBESAT；VBE(VBEON)；RE；VF |
|
3 |
J型場效應管J-FET |
IGSS；IDOFF；IDGO；BVDGO；BVGSS；VDSON，VGSON；IDSS；GFS；VGSOFF |
|
4 |
MOS場效應管 MOS-FET |
IDSS；IDSV；IGSSF； IGSSR；VGSF；VGSR；BVDSS；VGSTH；VDSON、VF(VSD) IDON；VGSON；RDSON；GFS |
|
5 |
雙向可控硅TRIAC |
VD+；VD-；VT+ ； VT-；IGT；VGT ；IL+；IL-；IH+；IH- |
|
6 |
可控硅SCR |
IDRM；IRRM；IGKO；VDRM；VRRM；BVGKO；VTM；IGT；VGT；IL；IH |
|
7 |
絕緣柵雙極大功率晶體管IGBT |
ICES；IGESF；IGESR；BVCES；VGETH；VCESAT；ICON；VGEON；VF；GFS |
|
8 |
硅觸發可控硅STS |
IH+； IH-；VSW+ ； VSW-；VPK+ ； VPK-；VGSW+；VGSW- |
|
9 |
達林頓陣列DARLINTON |
ICBO； ICEO；ICER；ICES；ICEX；IEBO；BVCEO；BVCER；BVCEE；BVCES ；BVCBO；BVEBO；hFE ；VCESAT； VBESAT；VBEON |
|
10 |
光電耦合OPTO-COUPLER |
ICOFF、ICBO；IR；BVCEO；BVECO；BVCBO；BVEBO；；CTR；HFE；VCESAT； VSAT；VF(Opto-Diode) |
|
11 |
繼電器RELAY |
RCOIL；VOPER；VREL；RCONT；OPTIME； RELTIME |
|
12 |
穩壓、齊納二極管ZENER |
IR；BVZ；VF；ZZ |
|
13 |
三端穩壓器REGULATOR |
Vout；Iin； |
|
14 |
光電開關OPTO-SWITCH |
ICOFF；VD；IGT；VON；ION ；IOFF |
|
15 |
光電邏輯OPTO-LOGIC |
IR；VF；VOH；VOL；IFON； IFOFF |
|
16 |
金屬氧化物壓變電阻MOV |
ID+ ID-；VN+； VN-；VC+ ；VCLMP-；VVLMP+ ； |
|
17 |
固態過壓保護器SSOVP |
ID+ ID-；VCLAMP+, VCLAMP-；VT+、VT-；IH+、IH-；；IBO+ IBO-；VBO+ VBO-；VZ+ VZ- |
|
18 |
壓變電阻VARISTOR |
ID+； ID-；VC+ ；VC- |
|
19 |
雙向觸發二極管DIAC |
VF+,VF-,VBO+,VBO-,IBO+,IBO-,IR+,IR-, |
4.1 測試儀指標
1.測 試 電 壓： ≤2KV
2.測 試 電 流： ≤50A
3.電 壓分辨率： 1mV
4.電流 分辨率： 0.1nA
5.測 試 精 度： 0.2%±2LSB
4.2 系統軟件支持
器件測試程序的生成是通過在一臺運行系統為Windows或WindowsNT的PC機上YB6800接口程序實現的。該程序提供快速的器件測試程序生成，具有全屏顯示和增強型編輯幫助。
一種填空式編程方法向用戶提供簡明、直觀的使用環境。操作人員只需在提示下，輸入所選器件系列名稱和測試類型，并選擇所需測試的參數，而不必具有專業計算機編程語言知識。完成一個器件的測試程序編制只需幾分鐘的時間，非�？旖莘奖恪�
