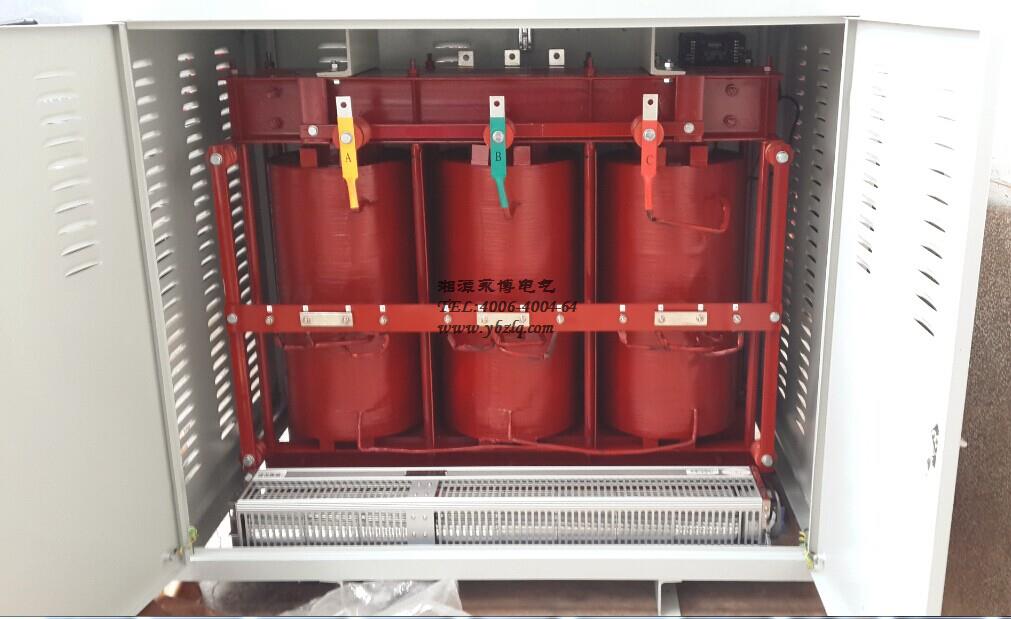

礦用牽引硅整流變壓器
一、產品簡介
    礦用牽引硅整流變壓器 ZSG系列產品分為內附式和外附式兩種類型，主要供給礦牽引整流電源、城市無軌電車整流變壓、地鐵等牽引變電所作直流供電電源用。
    本系列產品均采用三相橋式整流電路星角接法，其整流變壓器具有±5%額定電壓抽頭，改變接線可改變交流輸入電壓±5%
二、產品特點
    牽引硅整流變壓器用于硅整流器的整流側，將電源側電壓轉換為整流系統所需的電壓并提供
    整流器和電網之間的隔離，減小因整流系統造成的波形畸變產生的污染。
    在煤礦、有色金屬礦山牽引行業中，常用于2T、5T、8T、12T電機車。作為礦井的配電設備，該產品具
    有體積小、易下井、結構合理、損耗低、散熱性能好等特點。
三、產品型號規格
產品型號 絕緣等級 容量(kVA) 外形尺寸 安裝尺寸 電壓值 質量（KG）
W D H x Y d(孔徑) 輸入 輸出
2.5T(SG-9) B 9 500 285 320 240 170 13*20 660V/380V 定制 96
5T
(SG-16) B 16 500 355 385 240 170 13*20 660V/380V 定制 156
8T
(SG-25) B 25 600 320 400 240 170 13*20 660V/380V 定制 230
12T(SG-33) B 33 600 320 445 240 170 13*20 660V/380V 定制 320
