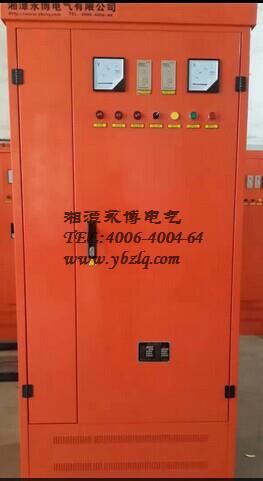

GQA/GTA/KZL礦用一般型牽引整流器/牽引整流柜/礦用一般型架線電機車整流柜
一、產品簡介
    本系列產品分為地面和井下使用兩種類型，主要供給礦牽引機車、城市無軌電車、地鐵等牽引變電所作直流供電電源用。
    本系列產品均采用三相橋式整流電路，其整流變壓器具有±5%額定電壓抽頭，改變接線可改變交流輸入電壓±5%。
    本系列產品分別采用自動空氣斷路器，過流繼電器、熱繼電器作過電流、相短路保護，交流側三相均裝有避雷器作防雷保護，支流采用阻容吸收裝置作過電壓保護。
本系列產品分晶閘管和硅整流管兩種，晶閘管整流具有自動穩壓、穩流和過電流截止跳閘等功能。
整流變壓器有一般干式、環氧樹脂澆注式和油浸式。

二、型號說明
    老型：G Q A(F) ——       A    /    V－KY
                              KY 礦用一般型
                              額定整流電壓（伏）
                              額定整流電流（安）
                              A-自冷(F-風冷)
                              Q-牽引用
                              G-整流
     序號   型 號      輸出電壓  輸出電流     配用電機車型號
      1    GQA-100/115  115V     100A          1.5t-100V
      2    GQA-200/115  115V     200A
      3    GQA-100/275  275V     100A          1.5t-250V 3t-250V
      4    GQA-200/275  275V     200A          3t-250V 6t-250V
      5    GQA-300/275  275V     300A          7t-250V 10t-250V
      6    GQA-400/275  275V     400A          12t-192V
      7    GQA-500/275  275V     500A
      8    GQA-600/275  275V     600A
      9    GQA-100/600  600V     100A          6t-550V 7t-550V
      10   GQA-200/600  600V     200A          10t-550V 14t-550V
      11   GQA-300/600  600V     300A
      12   GQA-400/600  600V     400A
      13   GQA-500/600  600V     500A
      14   GQA-600/600  600V     600A
     新型：G T A(F) ——       A    /    V－KY
                              KY 礦用一般型
                              額定整流電壓（伏）
                              額定整流電流（安）
                              A-自冷(F-風冷)
                              T-牽引用
                              G-整流
     序號   型 號      輸出電壓  輸出電流     配用電機車型號
      1    GTA-100/115  115V     100A          1.5t-100V
      2    GTA-200/115  115V     200A
      3    GTA-100/275  275V     100A          1.5t-250V 3t-250V
      4    GTA-200/275  275V     200A          3t-250V 6t-250V
      5    GTA-300/275  275V     300A          7t-250V 10t-250V
      6    GTA-400/275  275V     400A          12t-192V
      7    GTA-500/275  275V     500A
      8    GTA-600/275  275V     600A
      9    GTA-100/600  600V     100A          6t-550V 7t-550V
      10   GTA-200/600  600V     200A          10t-550V 14t-550V
      11   GTA-300/600  600V     300A
      12   GTA-400/600  600V     400A
      13   GTA-500/600  600V     500A
      14   GTA-600/600  600V     600A

     新型：G T A(F) ——       A    /    V－KY
                              KY 礦用一般型
                              額定整流電壓（伏）
                              額定整流電流（安）
                              A-自冷(F-風冷)
                              T-牽引用
                              G-整流
     序號   型 號      輸出電壓  輸出電流     配用電機車型號
      1    KZL-100/115  115V     100A          1.5t-100V
      2    KZL-200/115  115V     200A
      3    KZL-100/275  275V     100A          1.5t-250V 3t-250V
      4    KZL-200/275  275V     200A          3t-250V 6t-250V
      5    KZL-300/275  275V     300A          7t-250V 10t-250V
      6    KZL-400/275  275V     400A          12t-192V
      7    KZL-500/275  275V     500A
      8    KZL-600/275  275V     600A
      9    KZL-100/600  600V     100A          6t-550V 7t-550V
      10   KZL-200/600  600V     200A          10t-550V 14t-550V
      11   KZL-300/600  600V     300A
      12   KZL-400/600  600V     400A
      13   KZL-500/600  600V     500A
      14   KZL-600/600  600V     600A
