概述
QX6102是一款內置NPN功率三極管，具有自供電功能的高精度降壓型大功率LED恒流驅動芯片，適用于交流85V到265V全范圍輸入電壓的非隔離LED恒流驅動電源。芯片采用自供電結構，無需輔助繞組，內置NPN三極管，提供高性價比。專利的高端電流檢測、固定頻率、電流模PWM控制方式，具有優異的線性調整率和負載調整率。芯片內部集成抖頻功能可降低EMI成本。內置環路補償與斜坡補償，無需外部補償，應用設計簡單。
QX6102具有多重保護功能，包括LED開路/短路保護，逐周期限流保護，輸入供電欠壓保護以及電源箝位等功能。

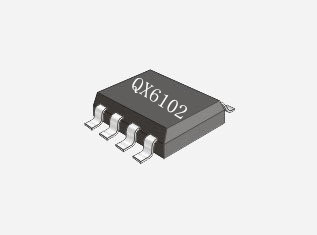

QX6102采用DIP8和SOP8封裝。
特點
 內置NPN功率三極管
 自供電結構：無需輔助繞組
 LED輸出電流精度：±3%
 高效率：最高可達93%以上
 電流模PWM控制
 固定工作頻率
 抖頻功能
 內置環路補償、斜坡補償
 LED開路/短路保護
 芯片供電欠壓保護
應用領域
 LED球泡燈、日光燈
 其它LED照明
