向公用電網注入諧波電流或在公用電網上產生諧波電壓的電氣設備稱為諧波源。具有非線性特性的電氣設備是主要的諧波源，針對天津港這一特定供電環境而言，經天津電科院測試，主要的諧波源是采用交-直-交及變頻調速的碼頭機械，這些設備取用的電流是非正弦形的，其諧波分量使系統正弦電壓產生畸變。諧波電流的量取決于諧波源設備本身的特性及其工作狀況，而與電網參數無關，故可視為恒流源。

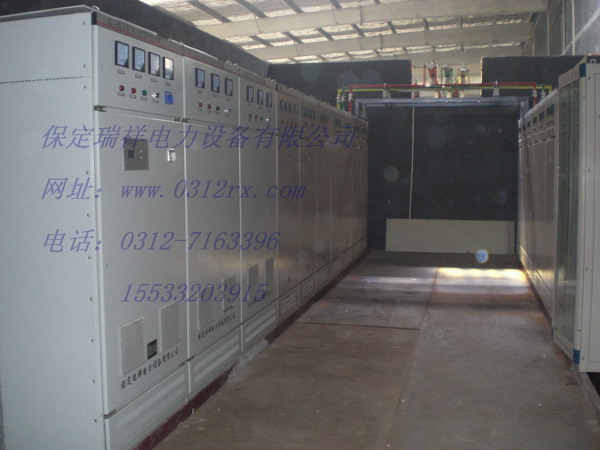

設備簡介
LC-RX型濾波補償裝置是采用微電腦動態補償控制器，主回路采用高性能接觸器投切濾波支路的控制方式，自動投切。設備技術先進、功能完備、可靠性高、維護量小、經久耐用等特點。就地進行濾波補償，改善用戶的功率因數及諧波狀況，實現節能提高用戶經濟效益。裝置能在外部故障或停電時自動退出工作，送電后自動恢復運行。
LC-RX濾波補償裝置是一種經濟型濾波兼補償設備，濾波補償回路由電容器和電抗器組成，電容器電抗器通過專業設計制造，具有較高的場強和穩定性。投切控制設置為自動和手動投切，根據諧波源設備的使用情況由控制器或工作人員投切濾波各支路。操作簡單，維護方便，經濟實用。 主要適用于電力系統含有諧波，負荷變化平穩，需要補償無功功率提高功率因數，改善設備使用效率，避免無功罰款的用戶。凡涉及到整流、逆變、變頻的電氣設備都可以使用。
 主要特點
1.針對用戶系統諧波無功專門設計制造，抑制高次諧波補償無功功率。
2.設備投入，受電功率因數提高到0.95以上，使配電網的線損降低、配電變壓器的承載效率增加。
3.采用高性能接觸器及綜合保護控制系統投切各濾波補償支路，使設備操作簡單安全可靠。
4.快速檢測系統情況，根據系統要求（諧波情況、無功情況）自動或手動投切，實時濾波補償無功。
5.保護功能齊全，具有短路保護、過壓保護、過流保護等，運行可靠性高。
6.改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。
訂貨須知
負荷電力設備或配電母線的額定電壓及一次接線圖。
負荷電力設備系統狀況，如額定電壓、電流、容量、功率因數。
諧波含量，如電壓含諧波有率、電流含諧波有率、電壓波動情況等。
柜體型號、尺寸與顏色。
交貨日期
設備規范
工作電壓：220V/380V/660/750V/1000V （-15%～+10%）
工作頻率：工頻50Hz （偏差1Hz）
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
