水泥電阻

點擊查看原圖
信息類型：跳蚤市場 　　 所屬類別：電子元件
地區城市：江蘇省 －南京市 更新時間：2012-6-5 17:12:58
聯 系 人： 高經理 有效期限：2013-6-5 12:33:09
公司名稱：南京步梯電子有限公司
電子信箱：info@btvop.com 　　 聯系電話：0086-025-86970136
詳細描述

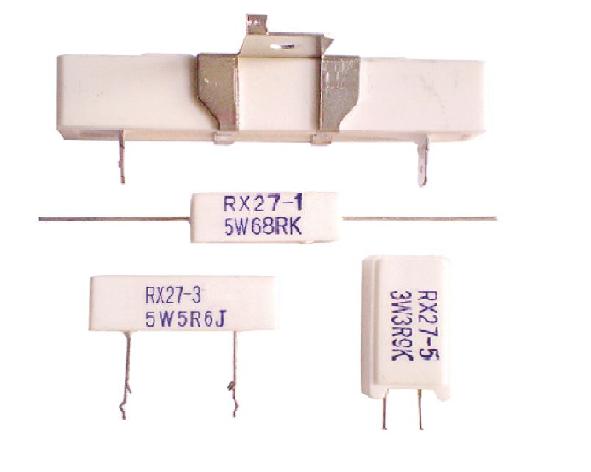

RX27 水泥電阻 (1W,2W,3W,5W,10W,15W,20W,25W,30W,40W,50W,75W,100W)

特點及用途
○該產品具有阻值低、體積小、負荷大、性能穩定的特點。
○主要采用瓷殼包封，使用溫度范圍：-55～+155℃。
○主要在線路中應用于分壓以及功率負載。


外型尺寸

型號 功率(W) 尺寸(mm) 阻值范圍(Ω)
(±5%)
L±1.5 W±1 H±1 P±1.5 l±1 фd G C D F ФE
RX27-1
(SQP)		 1W 12.5 5.5 5.5 - 23 0.62 - - - - - 0.2~270
2W 18 6.5 6.5 - 21 0.75 - - - - - 0.1~820
3W 22 8 8 - 35 0.75 - - - - - 0.1~3.3K
4W 22 8 8 - 35 0.75 - - - - - 0.1~3.3K
5W 22 10 10 - 35 0.75 - - - - - 0.1~3.3K
6W 35 10 10 - 35 0.75 - - - - - 0.1~7.5K
7W 35 10 10 - 35 0.75 - - - - - 0.1~7.5K
8W 35 10 10 - 35 0.75 - - - - - 0.1~7.5K
9W 48 10 10 - 33 0.75 - - - - - 0.1~12K
10W 48 10 10 - 33 0.75 - - - - - 0.1~12K
11W 48 10 10 - 33 0.75 - - - - - 0.1~12K
15W 48 12.5 12.5 - 33 0.75 - - - - - 0.1~12K
20W 60 14 14 - 33 0.75 - - - - - 0.2R~30K
25W 60 14 14 - 33 0.75 - - - - - 0.2R~30K

型號 功率(W) 尺寸(mm) 阻值范圍(Ω)
(±5%)
L±1.5 W±1 H±1 P±1.5 l±1 фd G C D F ФE
RX27-3
(SQZ)		 3W 22 9 9 10 15 - 7 - - - - 1R~120K
4W 22 9 9 10 15 - 7 - - - - 1R~120K
5W 28 10 10 15 15 - 7 - - - - 0.1~6.2K
6W 28 10 10 15 15 - 7 - - - - 0.1~6.2K
7W 36 10 10 20 15 - 7 - - - - 0.1~7.5K
8W 36 10 10 20 15 - 7 - - - - 0.1~7.5K
9W 48 10 10 30 15 - 7 - - - - 0.1~12K
10W 48 10 10 30 15 - 7 - - - - 0.1~12K
11W 48 10 10 30 15 - 7 - - - - 0.1~12K
15W 48 12.5 12 30 34.5 - 10 - - - - 0.2~18K
20W 63 15 13 42 34.5 - 10 - - - - 0.2~20K
25W 63 15 13 42 34.5 - 10 - - - - 0.2~20K
30W 75 19 19 55 29.5 - 10 - - - - 0.3~39K
40W 88 19 19 72 29.5 - 10 - - - - 0.5~56K
50W 88 19 19 72 29.5 - 10 - - - - 0.5~56K
100W 133 24 24 113 29.5 - 10 - - - - 1R~1.5K

型號 功率(W) 尺寸(mm) 阻值范圍(Ω)
(±5%)
L±1.5 W±1 H±1 P±1.5 l±1 фd G C D F ФE
RX27-4H
(SQH)		 10W 48 10 10 30 9 - 5 5 12 12 4 0.1~3.3K
11W 48 10 10 30 9 - 5 5 12 12 4 0.1~7.5K
15W 48 12 12.5 30 9 - 6 5 14 12 4 0.1~12K
20W 63.5 14 14.5 42 9 - 6 5 14 12 4 0.2~18K
25W 63.5 14 14.5 42 9 - 6 5 14 12 4 0.2~20K
30W 75 19 19 55 12 - 7.5 7 16 18 4 0.3~39K
40W 88 19 19 72 12 - 7.5 7 16 18 4 0.5~56K

型號 功率(W) 尺寸(mm) 阻值范圍(Ω)
(±5%)
L±1.5 W±1 H±1 P±1.5 l±1 фd G C D F ФE
RX27-5
(SQM)		 1W 10 10 5.2 4 4.5 0.62 - - - - - 0.1~100
2W 20.5 11 7 4 4.5 0.75 - - - - - 0.1~820
3W 25 12 8 4 4.5 0.75 - - - - - 0.1~3.3K
4W 25 13 10 4 4.5 0.75 - - - - - 0.1~3.3K
5W 25 13 10 4 4.5 0.75 - - - - - 0.1~3.3K
6W 39 13 10 4 4.5 0.75 - - - - - 0.1~7.5K
7W 39 13 10 4 4.5 0.75 - - - - - 0.1~7.5K
8W 39 13 10 4 4.5 0.75 - - - - - 0.1~7.5K
9W 51 13 10 4 4.5 0.75 - - - - - 0.1~12K
10W 51 13 10 4 4.5 0.75 - - - - - 0.1~12K
11W 51 13 10 4 4.5 0.75 - - - - - 0.1~12K
15W 51 13 10 4 5 0.75 - - - - - 0.1~12K
20W 35 16 12 8 5 0.75 - - - - - 0.1~12K


降功耗曲線圖
