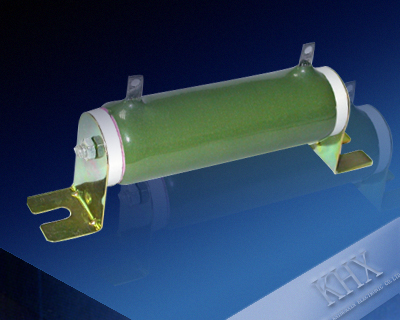

大功率被釉電阻器
詳細描述
|
I. 特點
- 功率型線繞電阻器標準阻值允許偏差±5%（J級）±10%（K級）；
根據客戶需要可提供更高精度產品，如： ±1%（F 級）±2%（G 級)
- 溫度系數：≤ ±350ppm/℃
- 環境溫度-55℃～+155℃
- 表面耐溫300℃,最高耐溫800℃
- 電阻表面被覆釉層。材質均為無毒、環保產品
- 該電阻為固定式.可設置兩個或多個具有良好導電性能的接線端子
- 也可以根據客戶需要，設計和制作符合客戶要求的產品
|
|
II．尺寸結構圖
|
| |
|
類型 |
尺寸(mm) |
阻值范圍 |
|
功率 |
L |
D |
d |
h |
b |
t |
I |
d1 |
固定式 |
|
KNG-8W |
35±1.5 |
14±2 |
5.5±0.5 |
28.5±2.5 |
3.5±0.8 |
4.5±0.1 |
20±2 |
2±0.1 |
5.1Ω～3.3KΩ |
|
KNG-16W |
45±1.5 |
17±2 |
8±0.5 |
31±2.5 |
3.5±0.8 |
4.5±0.1 |
20±2 |
2±0.1 |
5.1Ω～10KΩ |
|
KNG-25W |
51±2 |
21±2.5 |
12±0.6 |
35±2.5 |
3.5±0.8 |
4.5±0.1 |
30±2 |
2±0.1 |
10Ω～24KΩ |
|
KNG-40W |
87±2.2 |
21±2.5 |
12±0.6 |
35±2.5 |
3.5±0.8 |
4.5±0.1 |
35±2 |
2±0.1 |
20Ω～51KΩ |
|
KNG-50W |
91±2.4 |
29±3 |
20±1.1 |
43±3 |
4.5±1 |
6±0.5 |
40±2 |
2.5±0.1 |
20Ω～51KΩ |
|
KNG-75W |
140±3.2 |
29±3 |
20±1.1 |
43±3 |
4.5±1 |
6±0.5 |
40±2 |
2.5±0.1 |
24Ω～56KΩ |
|
KNG-100W |
170±3.5 |
29±3 |
20±1.1 |
43±3 |
4.5±1 |
6±0.5 |
120±2 |
2.5±0.1 |
24Ω～62KΩ |
|
KNG-150W |
215±4 |
29±3 |
20±1.1 |
43±3 |
4.5±1 |
6±0.5 |
165±2 |
2.5±0.1 |
20Ω～150KΩ |
|
KNG-300W |
254±4 |
40±3 |
30±1.1 |
50±3 |
5±1 |
6±0.5 |
205±2 |
3±0.1 |
20Ω～150KΩ |
|
KNG-600W |
330±4 |
50±3 |
40±1.5 |
63±3 |
8±1 |
6±0.5 |
280±2 |
3±0.1 |
20Ω～150KΩ |
|
KNG-1000W |
430±4 |
80±3 |
70±2 |
130±3 |
18±1 |
18±0.5 |
380±5 |
5±0.1 |
10Ω～150KΩ |
|
KNG-1200W |
430±4 |
80±3 |
70±2 |
130±3 |
18±1 |
18±0.5 |
380±5 |
5±0.1 |
10Ω～150KΩ |
|
KNG-2400W |
430±4 |
100±3 |
80±2 |
130±3 |
18±1 |
18±0.5 |
380±5 |
5±0.1 |
10Ω～150KΩ | | |
|
III. 電氣特性
|
項目 |
性能要求 |
測試方法 |
|
溫度系數 |
- 350ppm/℃≤+a≤+ 350ppm/℃ |
JIS5202-5.2
-55℃ 到 +155℃
T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
R1:常溫（T1）阻抗值;
R2:常溫+100℃（T2）阻抗值 |
|
短時間過負荷 |
ΔR≤±(2% R0+0.1Ω) |
JIS5202-5.5
2.5倍額定電壓 5秒 |
|
焊接耐熱性 |
ΔR≤±(1% R0+0.1Ω) |
JIS5202-6.4
錫爐溫度：350±10°C 浸爐時間：3±0.5秒
錫爐溫度：260± 5°C 浸爐時間：3± 1 秒 |
|
不燃性 |
不可有明顯火焰 |
SJ3272-90 |
|
耐濕壽命 |
ΔR≤±(5% R0+0.1Ω) |
JIS5202-7.9
40±2°C, 90～95% RH
于恒濕箱中加額定直流電壓測試1.5小時，停止0.5小時連續測試1000小時 |
|
耐溫壽命 |
ΔR≤±（5% R0+0.1Ω） |
JIS5202-7.10
70±2°C,于恒溫箱中加額定電壓測試1.5小時，停止0.5小時連續測試1000小時 | |
|
|
IV使用上注意事項：
1.不燃性電阻器于首次通電使用時：會產生發煙情形，屬正�，F象敬請安心使用
2.本公司不燃性涂料符合美國UL-94不燃性試驗，V-0等級，燃燒繼續時間為0秒
3.耐清洗性，不燃性電阻器無法使用有機溶劑清洗
4.于油當中使用，不燃性電阻器無法在油當中使用
5.高頻機械使用，不燃性電阻器因線繞而產生電感，無法使用于高頻機械上，需另選用適當的電阻器，請與我們討論
6.瞬間增強(surge)電流 脈沖(pulse)：需在短時間內印加超大負荷的話必須事先確認具有耐瞬間增強(surge)特性
7.實用負荷：為了防止電阻器壽命的電阻線產生疲勞，電力的使用范圍請保持在定格電壓減輕曲線內
8.最小負荷率：為了防止隨著時間增長產生氧化膜造成接觸不良，請使用定格電力1/10以上的電力
9.不燃性電阻器的涂布膜硬度雖然高于3H鉛筆硬度，但是請勿以螺絲起子等銳利的物體刻畫
10.不燃性電阻器使用于滿載額定值時，表面產生高溫約350℃-400℃，請勿以手觸摸，為維持電阻器能夠長期使用，請保持電阻器的表面溫度上升在200℃以下
11.為抑制其溫度之上升，須要相當的容余量，請勿使用剛好在滿載額定值上。長時間使用時為其安全顧慮、瓦特數須大于額定功率4倍以上，并請盡量使用于定格功率的25％以下
12.使用以及放置注意事項：有時卷線電阻器，會視不同的電阻使用線徑非常細(比毛發還細)的電阻線。環境中具有鹽害、多濕、塵埃、腐蝕性等因素時，往往容易造成線徑斷裂，請避免在此種環境下使用。安裝時請注意不要讓折面積蓄塵埃。如有塵埃沾附會造成斷線或接觸不良
|
