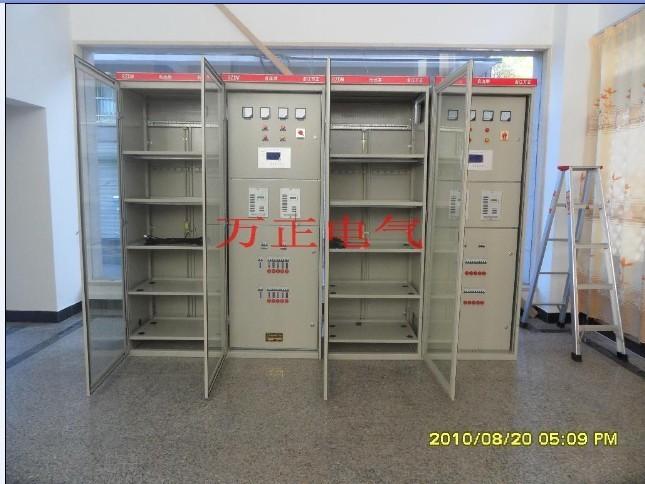

GZDW智能免維護微機控制直流屏電源柜是萬正電氣有限公司根據市場需要，采用模塊化結構, 結合GZDW微機直流屏先進的變流技術，融合多年的實踐經驗，在原有GZDW系列微機控制直流的基礎上研制開發的新一代產品，該產品技術指標先進，穩壓穩流精度高，紋波系數低，體積小，功率大，性能穩定，運行可靠，集各種功能為一體，可實現遠程集中式四遙，綜合效益好，高性能直流不停電電源，具有可靠性高，壽命長等特點，廣泛應用于電力系統中的發電廠,變電站,高層建筑,智能小區,廠礦企業的用戶變電站,自備電廠,開閉所及鐵路,冶金,石化等需要直流操作電源,充電屏的場所,
直流屏分為直流屏與壁掛直流屏兩種，以供客戶選擇！

直流屏選型
GZDW直流屏GZDW-17AH/220V

GZDW直流屏GZDW-20AH/220V

GZDW直流屏GZDW-24AH/220V

GZDW直流屏GZDW-38AH/220V

GZDW直流屏GZDW-40AH/220V

GZDW直流屏GZDW-50AH/220V

GZDW直流屏GZDW-60AH/220V

GZDW直流屏GZDW-65AH/220V

GZDW直流屏GZDW-80AH/220V

GZDW直流屏GZDW-100AH/220V

GZDW直流屏GZDW-120AH/220V

GZDW直流屏GZDW-150AH/220V

GZDW直流屏GZDW-200AH/220V

GZDW直流屏GZDW-300AH/220V

GZDW直流屏GZDW-400AH/220V

GZDW直流屏GZDW-1000AH/220V

一、技術特點>>>

● 智能化蓄電池充放電管理: 依據充電電壓、電流及環境溫度的變化,裝置自動選擇 恒流、均充、浮充充電方式,滿足電池充電曲線的要求,防止蓄電池欠充或過充,使其處于滿容量狀態.也可啟用蓄電池活化功能,延長蓄電池的使用壽命.

● 多種通訊方式:裝置提供RS485/232通訊接口與上位機進行數據傳輸,采用CDT等多種通訊規約.完成直流電源系統的 “四遙”功能,實現變電站無人值守.也可選用GSM短消息平臺和網絡方式進行無線或有線通訊.

● 友好的人機對話:裝置的監控器采用大屏幕寬溫藍背光漢顯.可將直流系統的 運行參數、運行狀態、故障信息顯示在屏幕上.通過鍵盤可進行系統相關參數的設置,裝置運行狀況一目了然,操作極為方便.

● 配置可靠:裝置配置國內外名優蓄電池,充電模塊采用高頻開關電源N+1冗余并聯組合方式.交流雙電源輸入,并設有C級避雷器,可有效地吸收雷擊產生的過電壓,確保系統安全.

● 檢測功能完善:裝置具有多路交直流參數、電池節電壓、絕緣支路定位,饋電回路狀態、模塊故障、溫度等多項檢測功能.若裝置出現警情,既可發出報警信息,嚴重警情時,裝置自動進入應急處理狀態.

● 保護功能完善:裝置具有交流輸入欠、過壓、缺相;輸出欠、過壓,輸出限壓,限流;模塊過熱、溫度等多項保護功能.特別是電源模塊內部具有短路回收特性,即使將模塊輸出端長時間處于短路狀態,也不會損壞.故障消除后,模塊能夠自動恢復工作 .

二、直流屏主要技術參數>>>

交流輸入范圍:單相220VAC±20%

三相380VAC±20%:50HZ±10%

輸出電壓范圍:180~320ADC(連續可調)

輸出電流范圍:0~320A(連續可調)

穩壓,穩流精度:≤ ±0.2%

波紋系數:≤ ±0.1%

均流度:≤ ±1%

功率:≥92%

外形尺寸:800X600X2260(mm)也可按客戶要求定做.

三、主監控>>>

5.7英寸超大屏幕液晶顯示器,全中文友好界面,觸摸屏操作更靈敏,簡便

采用集散式結構,由主監控和各種檢測單元組成

提供RS485和RS232通訊接口,實現四遙職能化管理

智能化電池充電管理功能,限流及時,穩定

可控制32臺充電模塊,雙電雙充功能,可巡檢2組108節電池

可檢測240路絕緣支路,160路故障輸入,28路告警輸出

工作電源可兼容AC110V,DC110V,AC220V,DC220V

四、直流檢測單元>>>

檢測合母電壓,控母電壓和電池電壓,精度為0.2%

檢測控母電流和電池電流,測量精度為0.5%

測量環境溫度和電池溫度,測量精度為1%

提供4路擴展測量,可檢測通信,逆變模塊電壓電流

2路無緣節點輸出,一路系統警告,一路控制模塊電壓電流

母線分段,可擴展一個直流檢測單元

五、電池巡檢單元>>>

每個單元最多可檢測24節單體電池電壓

2V電池測量精度為±3mV

6V電池測量精度為±10mV

12V電池測量精度為±16mV

一個系統最多可檢測2組12節電池,每組5個,共10個電巡檢單元

可通過撥碼開關設定地址

工作電源可兼容AC110V,DC110V,AC220V,DC220V

六、絕緣檢測單元>>>

檢測三條母線對地電壓,測量精度為0.5%

每個單元檢測30回路支路絕緣電阻,測量精度為±0.3K歐姆

采用先進的霍爾漏電流傳感器檢測支路漏電流(小電流)的方式

提供傳感器所需工作電源,無需外加電源

一個系統最多可擴展到8個絕緣檢測單元,共240回路

工作電源可兼容AC110V,DC110V,AC220V,DC220V

七、電源模塊特點>>>

內置監控,可實現單機或多機關聯無監控系統運行

RS485接口,與電源監控連接,運行及控制參數實現四遙”

運行與控制參數可根據要求通過面板設定

N+1備份,高精度動態均流,無需任何調節

過流,過壓,過溫等多項警告模式及保護功能

多種輸入輸出接線方式,可實現帶電插拔

單項或三相交流供電,使用靈活,方便!

八、訂貨需知>>>

請注明裝置型號、規格或系統參數要求. 柜體外型尺寸、顏色要求. 裝置的額定   電壓、蓄電池數量、容量 及型號. 直流饋電回路數及最大負荷電流.接線方案及所需設備數量和交貨期
