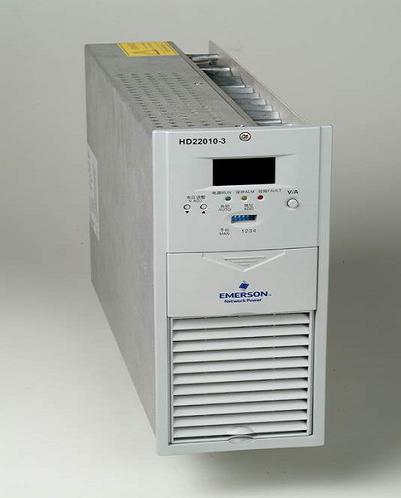

高頻開關電源模塊HD22010-3 HD11020-3 的技術資料

高頻開關電源模塊HD22010-3標準輸出電壓：220V HD22010-3標準輸出電流：10A；HD11020-3標準輸出電壓：110V HD11020-3標準輸出電流：20A

Ø      高頻開關電源模塊主要的技術參數：

       高頻開關電源模塊HD22010-3           HD11020-3

輸入電壓       323V～475V（三相三線制）

交流輸入頻率       45Hz～65Hz

       模塊效率       ≥92％

       高頻開關電源模塊功率因素       0.94

輸出電壓范圍       176V～320VDC/220V   88～160VDC/110

       最大輸出電流       11A    22A

       軟啟動時間    3～8秒

       輸出恒流范圍       10％～110％

       穩流精度       ≤±0.5％

       高頻開關電源模塊紋波系數       ≤0.1％

       穩壓精度       ≤±0.5％

       均流不平衡度   ≤±5％，（典型值3％，50％～100％額定負載）

       外形尺寸（長×寬×高）

（單位：mm）     413 mm×110 mm×257 mm

       重量       8kg

冷卻方式       自然冷和風冷結合，防塵設計

Ø      高頻開關電源模塊產品特點

高頻開關電源模塊HD22010-3 HD11020-3三相三線輸入，三相電流平衡

HD22010-3 HD11020-3超寬輸入電壓范圍，適應能力強

獨特的缺相限功率輸出設計，使用范圍更寬

HD22010-3 HD11020-3增加故障代碼顯示，方便故障檢查

輸出電流無級限流，電池充電精確控制

高頻開關電源模塊采用軟開關技術，效率高，電磁兼容性好

HD22010-3 HD11020-3內置CPU控制，工作穩定可靠

HD22010-3 HD11020-3可帶電插拔，在線維護，方便快捷

高級鋁合金壓鑄模外殼，采用自然冷/風冷兼容性設計

通過CE安規、電磁兼容標準認證，符合歐盟RoHS指令，通過國家、行業產品型式檢驗
