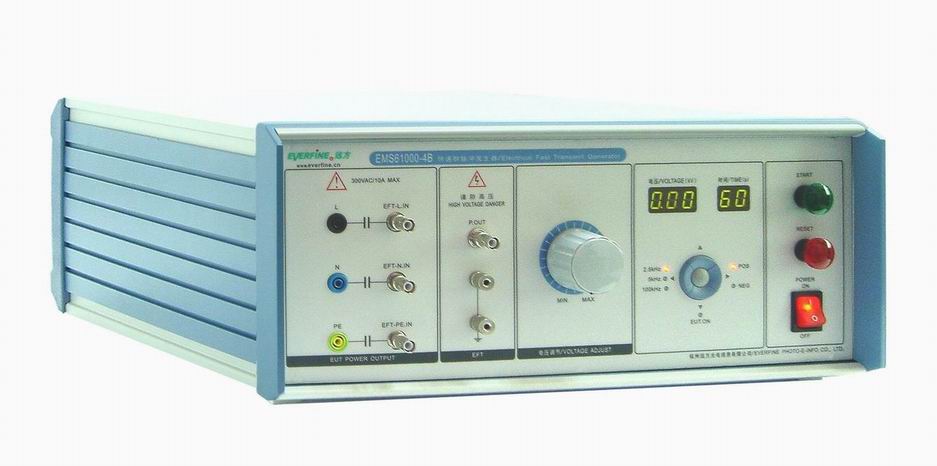

EMS61000-4B快速群脈沖發生器是針對電磁兼容試驗－電快速瞬變脈沖群抗擾度試驗的特點和要求而專門設計的高可靠性快速群脈沖發生器。具有可靠性好、瞬變脈沖波形好、性能穩定、使用方便、試驗電壓連續可調等優點，其性能完全符合最新IEC（國際電工技術委員會）標準IEC61000-4-4：2004，歐洲電氣標準（EN601000-4-4）及國家標準GB/T17626.4的相關規定， 特別適用于電快速瞬變脈沖群抗擾度試驗場合使用，是電磁兼容試驗的理想干擾源。
具體技術指標如下：
|
輸出電壓 |
0~4.5kV | |
|
脈沖極性 |
正/負可切換 | |
|
動態源阻抗 |
50Ω±20% | |
|
脈沖重復頻率 |
2.5kHz/5kHz/100kHz±5% | |
|
50W負載上單個脈沖波形參數 |
上升時間（10%-90%）：5ns±30%； 持續時間（50%-50%）：50ns±30%； | |
|
1000W負載上單個脈沖波形參數 |
上升時間（10%-90%）：5ns±30%； 持續時間（50%-50%）：35ns~150ns； | |
|
脈沖群寬度 |
15ms±10% 0.75ms±10%（脈沖頻率為100kHz） | |
|
脈沖群周期 |
300ms±10% | |
|
測試時間設定 |
0.1s ～ 9990h | |
|
隔直電容 |
10nF | |
|
內置單相耦合/去耦網絡CDN |
被試設備電源：0～300VAC/120VDC，50Hz/60Hz， 最大允許連續電流10A（AC），峰值電流16A | |
|
配件 |
4、EFTN-2 三相五線群脈沖 耦合/去耦網絡 壹臺 （與本公司EMS61000-4B配合，可完成被試設備在供電電源端子及保護接地端子的抗擾度試驗） |
a. 符合最新IEC61000-4-4：2004，歐洲電氣標準EN601000-4-4及GB/T17626.4-1998 b. 頻率范圍：1MHz～100MHz； c. 耦合電容：33nF/5000V； d. 耦合衰減：<2dB； e. 在不對稱條件下的去耦衰減：>20dB； f. 網絡中每條線路和其它線路之間的串擾 衰減：>30 dB g. 額定負載： L1、L2、L3 相電壓220V 線電壓380V 電流 20A |
|
5、EFTC-2群脈沖電容耦合夾 壹支 （與EMS61000-4B配合，可將干擾耦合至被試設備的I/O線路、通信線路、控制線路上進行系統的抗擾度試驗） |
a. 符合最新IEC61000-4-4：2004，歐洲電氣標準EN601000-4-4及GB/T17626.4-1998 b. 耦合電容：100pF～1000pF c. 絕緣耐受能力：5kV | |
