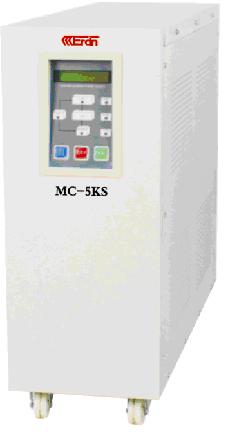

東莞默頓UPS電源
MC系列
功率范圍：MC1～10KVA(1～3KVA塔式/機架式可選) 單進單出高頻在線式
MC3N6～30KVA 三進單出高頻在線式
應用范圍：工作站、小中型數據中心部門級集中供電
產品特點
■先進的工作模式
雙變換在線式設計,使UPS的輸出為頻率跟蹤、鎖相穩壓、濾除雜訊、不受電網波動干擾的純凈正弦波電源,使UPS對用戶設備提供更為全面和完美的保護。
輸出零轉換時間,滿足精密設備對電源的高標準要求。
采用輸入功率因數校正(PFC)技術,使得輸入功因高于0.97,提高了對電能的利用率,完全消除了UPS對市電電網的諧波污染,降低了UPS的運行成本。
■ 整機系統可靠性高
采用微處理器控制,直接產生高頻脈寬調制波(SPWM)對UPS逆變器進行控制,簡化了UPS的控制電路,提高了UPS的穩定性。
數字化控制技術,提高UPS的可靠性，4K以上機器內置輸出隔離變壓器。
■環境適應性強
寬廣的電壓，避免因電網電壓變化大時，頻繁地切換至電池供電，適應于電力環境惡劣的地區。
輸入頻率范圍45～55Hz，保證接入各種燃油發電機均可穩定工作，滿足用戶對油機使用的要求。
■電池優化性能高
智能電池管理功能(ABM)技術,有效延長電池的使用壽命,減少電池維護次數。
先進的恒流恒壓自動轉換充電技術,最大限度活化電池,節省充電時間,從而延長電池的使用壽命。
■保護周全可靠
具有開機自診斷功能,避免因U PS的隱患而可能引發的故障風險。
具有交流輸入過/欠壓保護,輸出過載/短路保護,逆變器過熱保護、電池欠壓預警保護和電池過充電保護等多功能保護于一體,極大地保證了系統運行的穩定性和可靠性。
具有旁路功能,當UPS輸出過載或發生故障時,可無間斷地轉到旁路工作狀態由市電繼續向負載供電,并提供報警信息。
旁路輸出保護及旁路輸出設置選擇功能。
UPS默認無旁路輸出;若需選擇輸入市電即有旁路輸出(不開機),可通過監控軟件更改設
置。U PS的旁路輸出范圍可通過監控軟件設置更改,避免因旁路輸出電壓過高而造成用
戶的負載設備損壞。
具有TVSS保護功能。1～3KVA機型具有突波電源保護功能,適用于FAX及MODEM等網絡設備。
具有輸入零火線偵測功能。1～3KVA機型具備零火線接反偵測功能,并通過LED顯示�？杀苊釻PS市電輸入零火線接反。
直流啟動功能,可在無市電的狀態下直接啟動UPS,滿足用戶的應急需求。
風扇智能保護。UPS能根據負載容量大小自動調節風扇的轉速以延長風扇的壽命;當風扇
異常時,UPS能自動檢測并報警顯示。
■網絡管理人性化
LCD/LED顯示面板向用戶準確地提供U PS的工作環境和工作狀況信息。并通過組合顯示,可快
速判斷U PS的故障原因和故障部位,使UPS的維護更為快捷方便。
通過RS232接口配合UPS智能監控軟件可與電腦進行通訊,UPS的各種參數一目了然地顯示
在通訊界面上。
選用SNMP適配器,U PS具有遠程網絡管理功能,提供即時的U PS資料和電源信息,通過各種網絡操作系統進行通訊、管理。
MC系列技術參數表
|
型號（MC單單） |
MC-1KS/H |
MC-2K S/H |
MC-3K S/H |
MC-6K S/H |
MC-10K S/H |
MC-15KS |
MC-20KS |
MC-30KS | ||||||||||||
|
型號（MC3N三單） |
|
|
|
MC-3N6KS |
MC-3N10KS |
MC-3N15KS |
MC-3N20KS |
MC-3N30KS | ||||||||||||
|
標準機架型號 |
MC-1KS-RM |
MC-2KS-RM |
MC-3KS-RM |
MC-6KS-RM |
MC-10KS-RM |
|
|
| ||||||||||||
|
額定容量 |
1000VA/700W |
2000VA/1400W |
3000VA/2100W |
6KVA/4．2KW |
10KVA/7KW |
15KVA/10.5KW |
20KVA/14KW |
30KVA/21KW | ||||||||||||
|
額定電壓 |
220/230Vac可選 |
220/230Vac可選/（380/4000Vac可選） | ||||||||||||||||||
|
額定頻率 |
50Hz | |||||||||||||||||||
|
輸入 |
| |||||||||||||||||||
|
輸入電壓范圍 |
當負載＜70%時 （115±5～295±5）Vac； 當負載≥70%時 （160±5～295±5）Vac
|
176～276Vac | ||||||||||||||||||
|
輸入頻率范圍 |
45～55Hz | |||||||||||||||||||
|
功率因數 |
＞0．97 | |||||||||||||||||||
|
輸出 |
MC系列4K以上機器內置輸出隔離變壓器 | |||||||||||||||||||
|
輸出電壓范圍 |
220Vac（1±2%） | |||||||||||||||||||
|
輸入頻率范圍（電式模式） |
50Hz（1±0．2%） | |||||||||||||||||||
|
波形失真率 |
線性負載 |
＜3% | ||||||||||||||||||
|
非線性負載 |
＜4% |
＜5% | ||||||||||||||||||
|
過載能力 |
過載110～150%，維持5min后輸出轉為旁路供電 大于150%，維持300ms后輸出轉為旁路供電 |
105%～130%10分鐘報警并轉旁路輸出；＞ 130%1秒報警并轉旁路輸出，1分鐘后關閉輸 出（市電模式下，在過載消除后，UPS可自動 轉回逆變模式 | ||||||||||||||||||
|
峰值系數 |
3：1（max） | |||||||||||||||||||
|
電池 | ||||||||||||||||||||
|
電池電壓 |
36Vdc |
96Vdc |
192VDC |
240Vdc | ||||||||||||||||
|
轉換時間 | ||||||||||||||||||||
|
市電模式→電池模式 |
Oms | |||||||||||||||||||
|
通訊 | ||||||||||||||||||||
|
通訊界面 |
RS232通訊界面 SNMP網卡界面（選件） | |||||||||||||||||||
|
工作環境 | ||||||||||||||||||||
|
溫度 |
0～40℃ | |||||||||||||||||||
|
相對濕度 |
0～95%不經露 | |||||||||||||||||||
|
儲藏溫度 |
-250～55℃ | |||||||||||||||||||
|
海拔高度 |
大于1500米時，需降額使用 | |||||||||||||||||||
|
物理特性 | ||||||||||||||||||||
|
型號 |
MC-1KS/H |
MC-2KS/H |
MC-3KS/H |
MC-6KS/H |
MC-10KS/H |
MC-15KS |
MC-20KS |
MC-30KS | ||||||||||||
|
規格W×D×H(mm) |
144×412×213 |
191×470×338 |
220×580×540（S） |
220×580×700（S） |
300×590×870 |
410×670×935 |
730×460×1180 | |||||||||||||
|
220×580×700（H） |
220×580×865（H） | |||||||||||||||||||
|
重量（Kg） |
凈重 |
7．5/14 |
14/33 |
15/34 |
69/115 |
80/120 |
100 |
150 |
248 | |||||||||||
|
毛重 |
9/16 |
16/35 |
17/36 |
84/130 |
100/138 |
122 |
175 |
278 | ||||||||||||
|
型號 |
MC-1K S/H -RM |
MC-2KS -RM |
MC-3KS -RM |
MC-6KS-RM |
MC-10KS-RM |
|
|
| ||||||||||||
|
規格W×D×H(mm) |
483×450×89 |
483×450×89 |
483×450×89 |
483×356×480 |
|
|
| |||||||||||||
|
重量（Kg） |
凈重 |
8/14 |
19 |
20 |
69 |
88 |
|
|
| |||||||||||
|
毛重 |
10/16 |
21 |
22 |
80 |
100 |
|
|
| ||||||||||||
|
執行標準 |
YD/T 1095-2000 | |||||||||||||||||||
|
EMC等級標準MC系列產品按下列EMC國際等級制標準制造 | ||||||||||||||||||||
|
國際標準編號 |
等級 | |||||||||||||||||||
|
lEC61000-4-2（ESD） |
Level 4 | |||||||||||||||||||
|
lEC61000-4-3（RS） |
Level 3 | |||||||||||||||||||
|
lEC61000-4-4（EFT） |
Level 4 | |||||||||||||||||||
|
lEC61000-4-5（Surge） |
Level 4 | |||||||||||||||||||
