| 商品簡介： |

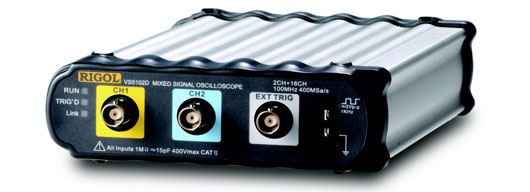

| VS5000 虛擬示波器采用了精密加工鋁合金外殼，美觀耐用，上機操作界面也親切而易于上手。 性能上，VS5000具備了雙通道的模擬輸入和16通道的數字輸入通道，400 MSa/s的實時采樣率，25 GSa/s等效采樣率，1M的存儲深度。同時，VS5000還配備了高速USB2.0接口及LAN接口，用戶在現場或遠程均可實現無障礙測試。 VS5000 是RIGOL虛擬儀器的一款里程碑產品，她的出現將為測量測試領域家族帶來新的希望。 |
詳細說明： |
 |
|
設備尺寸：寬×高×深＝141mm×45mm×217mm |
|
|
1、可選裝16通道邏輯分析儀，實現混合信號示波器 |
|
|
2、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s |
|
|
3、存儲深度高達1M采樣點 |
|
|
4、外置設計，體積小巧，橫置/立放 任意；精密加工鋁合金外殼，美觀耐用 |
|
|
5、高速USB 2.0接口 |
|
型號 |
VS5102 |
VS5062 |
VS5042 |
VS5022 |
|
帶寬 |
100 MHz |
60 MHz |
40 MHz |
25 MHz |
|
選配 |
無 |
|
型號 |
VS5102D |
VS5062D |
VS5042D |
VS5022D |
|
帶寬 |
100 MHz |
60 MHz |
40 MHz |
25 MHz |
|
選配 |
邏輯分析儀 |
1. 電子線路調試
2. 電路功能測試
3. 信號邏輯關系驗證
4. 混合信號電路測量
5. 教育和技術培訓 |
1、 可選裝16通道邏輯分析儀，實現混合信號示波器
2、 實時采樣率400MSa/s，等效采樣率高達25GSa/s
3、 存儲深度：1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）
4、 外置設計，體積小巧，橫置/立放 任意；精密加工鋁合金外殼，美觀耐用
5、 雙通道+外觸發，根據帶寬分為100MHz、60MHz、40MHz、25MHz 多種型號
6、 集成高速USB 2.0 接口
7、 20種自動測量功能
8、 光標測量包括手動模式、追蹤模式和自動測量模式
9、 內嵌FFT頻譜分析功能
10、內置硬件頻率計
11、集成局域網 LAN 接口
12、與臺式示波器類似的使用界面，親切而易于上手 |
|
規格 |
VS5102 |
VS5062 |
VS5042 |
VS5022 |
|
帶寬 |
100 MHz |
60 MHz |
40 MHz |
25 MHz |
|
存儲深度 |
1M采樣點（單通道），512K采樣點（雙通道） |
|
通道 |
雙通道＋外觸發 |
|
實時采樣率 |
400 MSa/s |
|
等效采樣率 |
25 GSa/s |
|
上升時間 |
3.5 ns |
5.8 ns |
8.7 ns |
14ns |
|
掃速范圍 |
5 ns/div 至 50 s/div |
10 ns/div 至 50 s/div |
20 ns/div 至 50 s/div |
|
靈敏度范圍 |
2 mV/div 至 5 V/div（在輸入BNC處） |
|
觸發靈敏度 |
0.1 div 至 1.0 div，用戶可調節 |
|
觸發模式 |
邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發 |
|
觸發源 |
CH1、CH2、Ext、Ext/5、AC Line |
|
自動測量 |
峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量 |
|
光標 |
手動、追蹤和自動測量 |
|
接口 |
USB Device，LAN |
|
配件 |
探頭×2（1x，10x切換），電源適配器，用戶手冊 |
|
電源 |
(AC 100 V – 240 V, 50 Hz – 60 Hz)輸入，DC 5V/3A輸出的開關電源模塊供電 |
|
重量 |
0.7 kg |
|
規格 |
VS5102D |
VS5062D |
VS5042D |
VS5022D |
|
帶寬 |
100 MHz |
60 MHz |
40 MHz |
25 MHz |
|
存儲深度 |
1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀） |
|
通道 |
雙通道＋外觸發＋16通道邏輯分析儀 |
|
實時采樣率 |
400 MSa/s，200 MSa/s（邏輯分析儀） |
|
等效采樣率 |
25 GSa/s |
|
上升時間 |
3.5 ns |
5.8 ns |
8.7 ns |
14 ns |
|
掃速范圍 |
5 ns/div 至 50 s/div |
10 ns/div 至 50 s/div |
20 ns/div 至 50 s/div |
|
靈敏度范圍 |
2 mV/div 至 5 V/div（在輸入BNC處） |
|
門限類型
（邏輯分析儀） |
TTL＝1.4V,CMOS=2.5V,ECL=-1.3V,USER=-8.0V - +8.0V |
|
觸發靈敏度 |
0.1 div 至 1.0 div，用戶可調節 |
|
觸發模式 |
邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發、碼型觸發、持續時間觸發 |
|
觸發源 |
CH1、CH2、Ext、Ext/5、AC Line、D0-D15 |
|
自動測量 |
峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 |
|
光標 |
手動、追蹤和自動測量 |
|
接口 |
USB Device，LAN |
|
配件 |
探頭×2（1x，10x切換），電源適配器，用戶手冊，數字探頭組件 |
|
電源 |
(AC 100 V – 240 V, 50 Hz – 60 Hz)輸入，DC 5V/3A輸出的開關電源模塊供電 |
|
重量 |
0.7 kg | | 性能參數、特點及優點（點擊查看）
|
|
1、16通道邏輯分析儀，實現混合信號示波器 |
|
|
2、USB 2.0接口，即插即用 |
|
|
3、LAN遠程控制接口，支持虛擬終端顯示和控制 |
|
 |
|
 |
|
|
|
|
|
|
Ultrazoom |
|
波形亮度 |
|
|
|
| |
|
 |
|
選配16通道邏輯分析儀，實現混合信號示波器 |
|
 |
|
 |
|
邏輯分析儀模塊 |
|
|
碼型觸發 |
|
持續時間觸發 | |
|
 |
|
 |
|
 |
|
 |
|
電源適配器＋電源線 |
|
探頭2根 |
|
USB 數據線 |
|
VS5000 測控軟件光盤 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
用戶手冊＋產品保修卡 |
|
邏輯分析儀模塊 |
|
邏輯測試夾 |
|
數據排線 | | |
