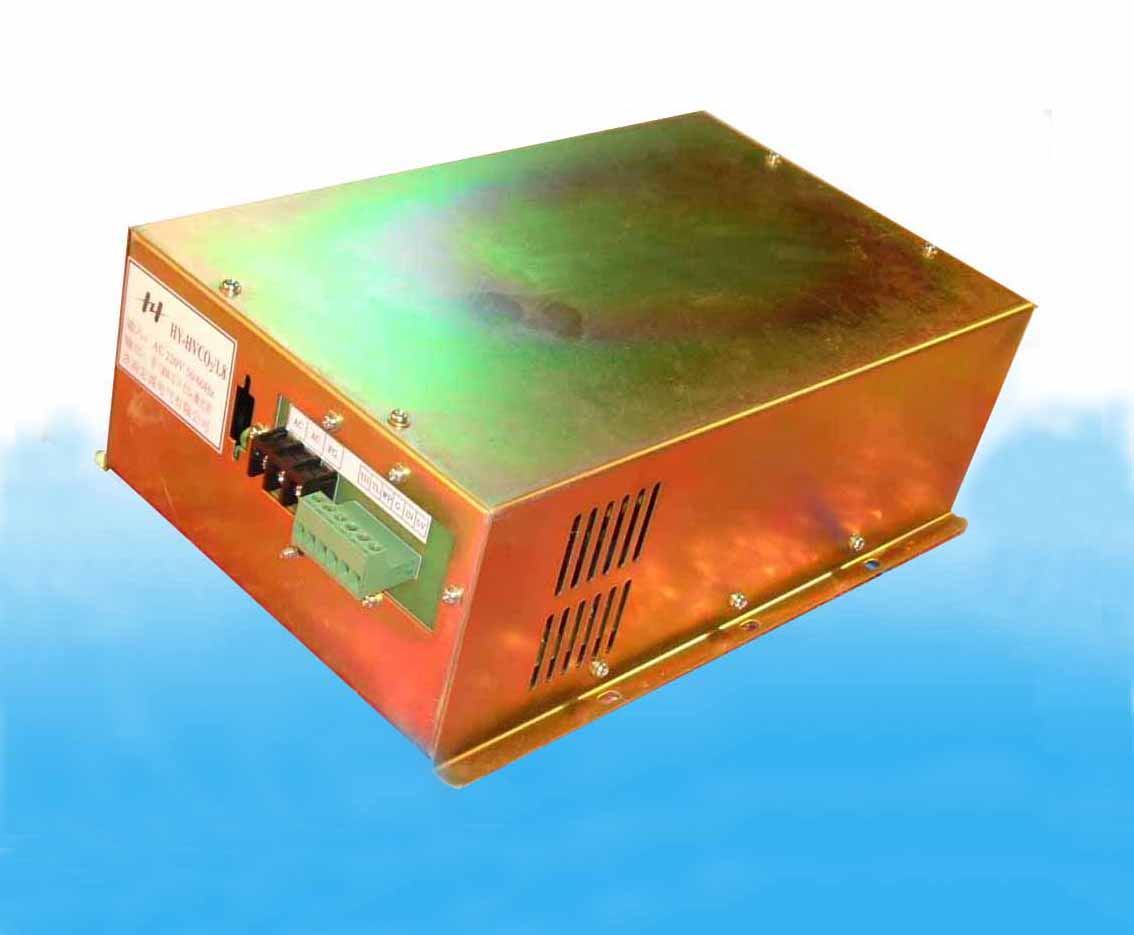

80瓦激光電源
HY-HVCO2/1.8。
一、主要特點：
1. 兼容性好：可以適應多家廠家的80W激光管。
2. 切割型、雕刻型功率穩定性好，適應性強；雕刻型響應速度快，雕刻效果好。
3. 顯著延長激光器的壽命。
4. 控制簡單，可選擇高或低電平控制：利用TTL電平即可控制激光的啟、停，同時加有保護開關，檢測外部是否通水、通風等。
5. 激光功率控制簡單：既可用0~5V的模擬信號控制激光功率的大小，又可用PWM信號控制。
6. 電源本身具有開路保護功能：在保護接地良好的情況下，電源可以短時間工作于開路狀態，這可以避免因激光管爆裂造成激光電源的損壞，從而提高了電源的壽命。
7. 電源本身可帶有反饋接口，可以用于閉環控制，也用于檢驗激光器的實際工作電流。
8. 應用領域：亞克里雕刻、切割；布料雕刻、切割；雙色板雕刻、切割；橡膠版的雕刻、切割等。
二、主要技術參數：
|
輸入 |
輸入電壓 |
AC220V或AC110V(訂貨時應特別說明) | |
|
交流頻率 |
47---440Hz | ||
|
冷態浪涌電流 |
≤60A(AC220V輸入時) |
≤30A(AC110V輸入時) | |
|
泄漏電流 |
≤0.7mA(AC220V輸入時) |
≤0.4mA(AC110V輸入時) | |
|
輸出 |
最大輸出電壓 |
DC 40KV | |
|
最大輸出電流 |
DC 28mA | ||
|
效率 |
≥90%（滿載時） | ||
|
平均無故障時間 |
≥10000小時 | ||
|
響應速度 |
≤1mS（從開關信號給出到輸出電流上升到設定電流90%的時間） | ||
|
控制接口 |
TTL電平開關控制，有效電平可高、低選擇（詳見控制端子說明） | ||
|
耐壓 |
輸入-輸出,輸入-機殼:AC1500V 10mA 60s；輸出負極和機殼相連 | ||
|
保護 |
可短時間開路（要求電源外殼良好接地，同時避免正極和機殼之間拉�。�。 | ||
|
使用環境 |
工作溫度（-10~40）℃ ，相對濕度：≤90% | ||
|
冷卻形式 |
強制風冷 | ||
|
外形尺寸 |
L×W×H=280*173*97 (mm) | ||
三、使用說明：
1）激光管的連接（參見電源和激光器的接線圖）：
HY-HVCO2/1.8電源的高壓（HV+）必須與二氧化碳激光管的陽極（全反射端）相連;HY-HVCO2/1.8電源的電流回路,通過一個電流表（或直接）與二氧化碳激光管的陰極（激光輸出端）相連。
2）控制信號的連接（參見電源和控制板卡的接線圖）：
將控制板卡的控制信號線按要求分別可靠接入HY-HVCO2/1.8電源的控制端，并保證控制板卡的地、激光電源的機殼、激光機的殼及計算機的機殼可靠連接在一起。開機如果出光不正確，應檢查控制信號是否正確(包括電壓值和邏輯)，功率控制若用PWM控制的應保證PWM的頻率f≥20KHz,幅值（峰－峰值）≤5V，并檢查保護開關WP的連接是否正確。
3）電壓選擇：
HY-HVCO2/1.8電源要求輸入為220VAC/50Hz，如需110VAC應特別訂購。
4）附加功能：
HY-HVCO2/1.8電源有一組保護開關，可串聯通水開關、風機開關、打開外殼時的保護等。
