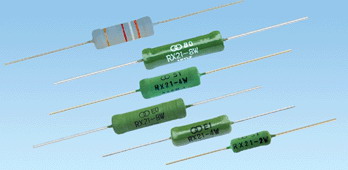

功率型線繞電阻器RX21系列

點擊查看原圖
公司名稱：蚌埠市雙環電子集團有限公司
所屬類別：電源配套分類>>PCB/輔助材料
電子信箱：dc01@ah163.com
聯系電話：0552-4915588
聯 系 人：市場部
更新時間：2007/10/29 12:13:08

產品詳情
功率型線繞電阻器RX21系列

涂裝顏色：灰
標志：色環　文字/數字
外形尺寸

外形尺寸

型號  外形尺寸(mm)
Lmax D±1 d±0.05 1±3
RX21-0.5W 10 3.5 0.6 25
RX21-1W 15 4.5 0.8 25
RX21-2W(3W) 16 6.5 0.8 25
RX21-4W 26 9.0 0.8 25
RX21-5W(6W) 26 9.5 0.8 25
RX21-8W 34 10 1.0 25
RX21-10W 40 10 1.0 25
RX21-12W 48 10 1.0 25

降功耗曲線
技術說明
型號 額定功率(W)
環境溫度=70℃
 溫度系數(10-6/℃) 阻值范圍（Ω） 使用溫度范圍 額定功率環境溫度
F(±1%) J(±5%) -55℃-+155℃ +70℃
RX21-0.5W 0.5W ±250 1-68 0.01-68
RX21-1W 1W 1-300 0.01-330
RX21-2W(3W) 2W(3W) 1-3K9 0.01-3K9
RX21-4W 4W 1-8K2 0.01-8K
RX21-5W(6W) 5W(6W) 1-9K1 0.01-9K
RX21-8W 8W 1-27K 0.01-27K
RX21-10W 10W 1-33K 0.01-33K
RX21-12W 12W 1-39K 0.01-39K
　
特性
試驗項目  性能要求 試驗方法
GB/T5729-94 IEC115-1
短時間過負載 △R≤±(1%R+0.05Ω) 4.13
耐焊接熱 △R≤±(1%R+0.05Ω) 4.18
氣候順序 △R≤±(5%R+1Ω) 4.23
振動 △R≤±(1%R+0.05Ω) 4.22
可焊性 95% 4.17
引出端強度 △R≤±(1%R+0.05Ω) 4.16
室溫耐久性 △R≤±(5%R+0.1Ω) 4.25.2
表面溫升 ＜250℃ 4.14
溫度循環 △R≤±(1%R+0.05Ω) 4.19
阻燃性 　 4.26
