ADKC—120、96系列礦燈充電架專供KL—5LM（M、N）礦燈充電及其它同類型充電結構的酸性礦燈充電之用。也可用于新型KS-8、KS-7礦燈充電。

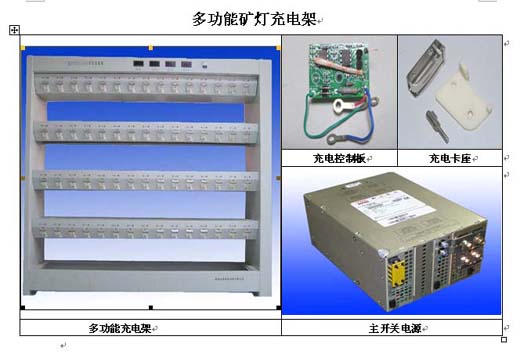

　 本充電架為雙面多層鋼板結構。采用進口開關直流穩壓電源，重量輕、效率高、輸入電壓范圍寬,輸出電壓穩定。充電狀態采用發光管指示，每只礦燈充電過程獨立控制，自行判斷電池充電狀態，單端管理。充電過程中可對總電源輸出電壓、電流進行監控。母線電壓、電流均通過數字電壓、電流表指示,便于操作者使用調節。每一塊充電控制板上均有電池狀態采集端，通過電腦數據采集專線可對礦燈充電電池進行充電過程的監控和管理。輸入設有過流、欠壓保護；輸出設有短路、過流、過壓保護。礦燈架結構堅固耐用，安裝方便，外觀大方、操作靈活、維護簡單。
【環境條件】
工作溫度：（-20～50）℃ ；
儲存溫度：（-40～70）℃；
相對濕度：90%RH（40 ℃）；
大氣壓力：（70～106）KPa;
無劇烈震動或沖擊的地方，室內空氣流通。
【充電架工作原理】
交流220V經過空氣開關輸入電源，經過開關電源穩壓，變為5～6.5V直流電,在直流輸入銅排上依次并聯著120個充電回路，供礦燈充電。每個充電回路均裝有充電狀態指示燈，礦燈進行充電時紅燈亮，充滿后轉為綠燈，礦燈座空載時綠燈亮。每個回路均有限流保護電路.每個充電模塊上均有電池狀態數據采集端,方便電腦集成管理使用。
