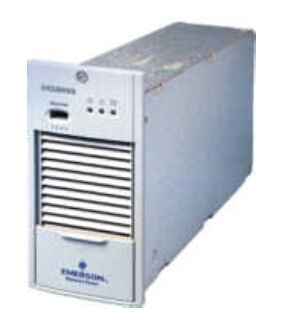

ER22005/S 系列整流模塊是艾默生網絡能源有限公司采用當代先進的電源技術和工藝，專門為各類變電站、水電廠、發電廠及其它直流供電場合的 直流屏所設計。具有高效、高功率密度、高可靠性、智能化控制和造型美觀等特點。
ER22005/S 系列整流模塊采用智能風冷的散熱方式，功率密度高，占用空間少，內置逆止二極管，組屏簡便。
ER22005/S性能參數
工作溫度 -10℃～40℃
儲存溫度 -25℃～55℃
相對濕度 ≤95%
大氣壓力 70～106kPa（對應海拔高度約 0~3000m）
冷卻方式 智能風冷
A輸入特性
輸入電壓 80V～286V（單相）
輸入電流 ≤9A
交流輸入頻率 45Hz~65Hz
效率 ≥91%
輸入功率因數 ≥0.99
B輸出特性
輸出電壓范圍 176V～286V
額定輸出電流 5A
最大輸出電流 5.5A（電壓 260V）
電壓上升時間 3～8 秒（軟啟動時間）
輸出恒流范圍 10%～110%
穩流精度 ≤±1%（20%限流測試）
負載電壓紋波系數 ≤0.1%
穩壓精度 ≤±0.5%
溫度系數（1/℃） ≤0.2‰
均流不平衡度 ≤±5％（50％～100％額定負載）
C音響噪音：<55dB
D絕緣電阻與絕緣強度
1）絕緣電阻
輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻>10MΩ（試驗電壓 500Vdc）。
2）絕緣強度
輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加 50Hz，有效值為 2000V 的交流電壓 1 分鐘，無擊穿或飛弧現象。
6．安規及 EMC 的標準等級
符合 CE 安全標準，EMC 滿足下表標準等級，傳導輻射發射達到 CLASS A 標準。
