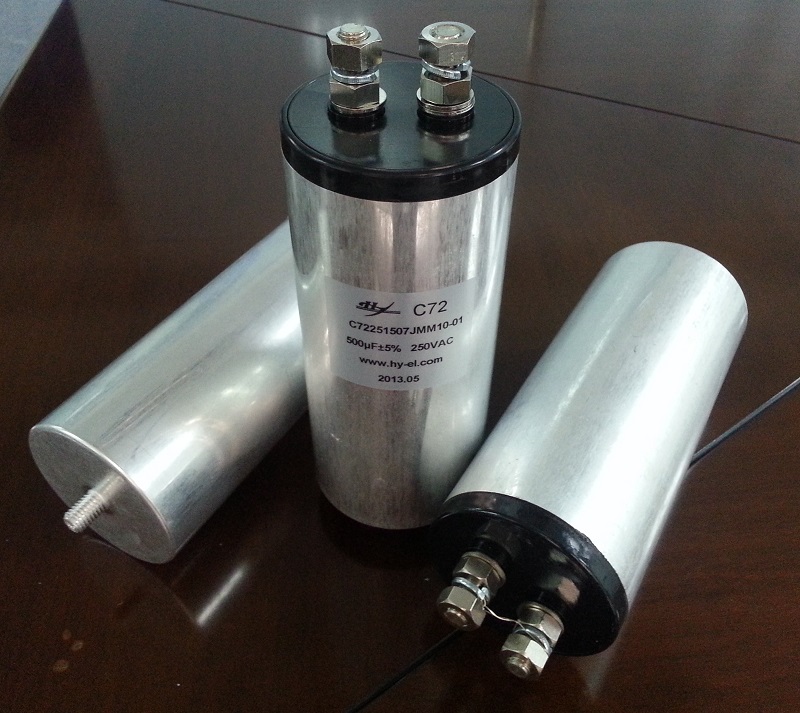

C72 AC諧波濾波電容
型號 規格 價格(元） 尺寸（mm) 引出
C72 500vF/250VAC 280 D86*H 195 M10*25 P=32
價格僅供參考，以報價單為準。
主要應用/Application
廣泛應用于電力電子設備中交流濾波場合。
Widely used in for power electronic equipment，ACfilter applications.
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：金屬化膜干式結構
封裝：金屬鋁外殼，阻燃（UL94V-0 級）環氧封裝
引出：鍍錫銅螺母引出
高電流，大容量
低自感，低損耗
具有自愈性
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Aluminum case with resin sealing.
Flame retardant execution（UL94V-0）
Terminals：Copper nut or screw leads
High current，high capacitance
Low losses，low inductance
Self healing
技術性能/Specifications
引用標準/Reference standards GB/T 17702 IEC 61071 GB/T 12747
工作溫度范圍/Operating temperature range -40℃～85℃
容量范圍/Capacitance 8.0μF～350μF
額定電壓/Rated Voltage 250Vac～450Vac（400Vdc～850Vdc）
容量偏差/Tolerance ±5% ±10%
極間耐電壓/Test voltage between terminals 2.0Un 10s 25℃±5℃
極殼耐電壓/Test voltage between terminals and
case
3000V 50Hz 60s，25℃±5℃
損耗角正切/Dissipation factor tgδ≤20×10-4 at 25℃±5℃，100Hz
絕緣電阻/Insulation resistance C×R≥5000s，at 100Vdc，25℃±5℃，60s
預期壽命/Life expectancy 200000h at Ur and 70℃
