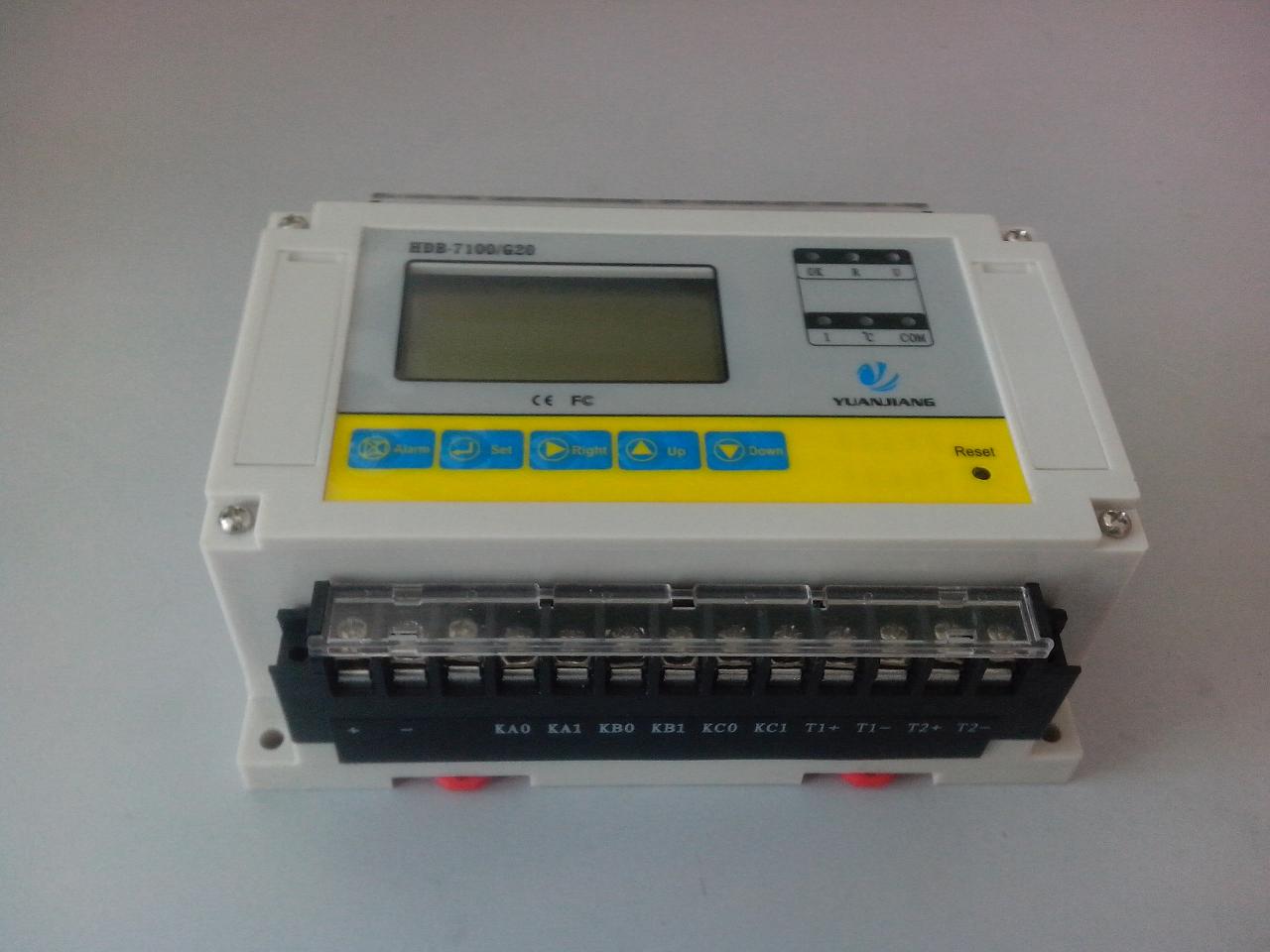

HDB-7100/G20絕緣監視儀作為醫用IT隔離電源系統的配件。配有專用電流互感器，采用高精度的專用模數轉換芯片，分辨率達24位，理論課達微安級的測量精度。采用與任何醫療場所對剩余（漏電）電流檢測要求的高標準。
內部具有蜂鳴器和繼電器報警系統，在檢測出有超限剩余電流回路時。蜂鳴器報警同時相應的繼電器閉合，因此可在現場和遠處安裝報警系統。具有RS485通信接口，采用非標的MODBUSRTU通信協議，一邊與本公司的HDB-7100型IT隔離電源系統集中顯示器組網，也可與本公司開發的Cendisplay上位軟件配套使用。

-絕緣檢測
HDB-7100/G20系列絕緣監視儀用于監視醫用IT系統中絕緣，檢測值從0-999KΩ。準確的全量程參數標定、全量程的報警設置，當測量值小于設定值時啟動報警程序，根據用戶自定義或標準要求來定義報警輸出方式，也可與其他參數進行任意組態報警，面板指示燈亮。

-負載檢測
HDB-7100/20G絕緣監視儀通過與我公司生產的HDB-7100/Ct50專用電流互感器配套使用，可實現主母線上的負載電流進行檢測，最大測量電流達900A，采用24AD芯片具有較高的測量精度，當顯示值大于設定值時，啟動報警程序。

-溫度檢測
HDB-7100/20G絕緣監視儀監視監視醫用變壓器運行的溫度，防止過載等情況造成溫度過高而損壞變壓器，當醫用變壓器溫度達到絕緣監視儀設定的預警值時，絕緣監視儀可先啟動散熱風扇給醫用變壓器做降溫處理，若溫度繼續升高達到報警值時啟動聲響報警并伴隨繼電器輸出，用戶可另接其他報警設備。

說明表格
供應電源 DC24V 供電功率 小于4W
絕緣測量 0~999KΩ 絕緣報警 0~999KΩ
電壓測量 0-1000V/AC 電壓報警 0-1000V/AC
溫度測量 0-300℃ 溫度報警 0-300℃
電流測量 0-900A 電流報警 0-900A
輸出負載 5A/250V(AV),5A/30V(DC) 報警方式 無源繼電器輸出
通訊協議 RS485 通訊協議 非標MODBUS通訊
通訊距離 1200M 安裝方式 標準35mm導軌安裝或螺絲安裝
