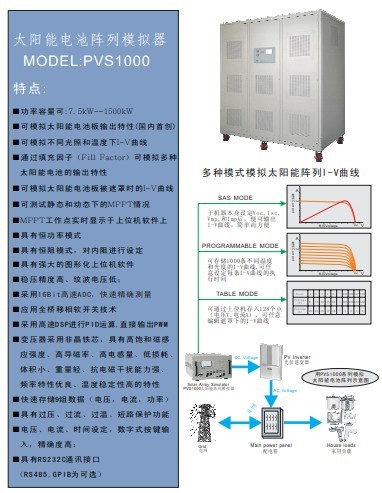

PVS1000系列太陽能電池陣列模擬器
所屬類別：電源配套分類>>測試儀器
電子信箱：parwa168@163.com
聯系電話：86-0512-62698968/18963658034
聯 系 人：王召付
更新時間：2012-6-6 10:05:08
產品特點：
■功率容量可:7.5kW--1500kW
■可模擬太陽能電池板輸出特性(國內首創)
■可模擬不同光照和溫度下I-V曲線
■通過填充因子（Fill Factor）可模擬多種太陽能電池的輸出特性
■可模擬太陽能電池板被遮罩時的I-V曲線
■可測試靜態和動態下的MPPT情況
■MPPT工作點實時顯示于上位機軟件上
■具有恒功率模式
■具有恒阻模式，對內阻進行設定(可選功能)

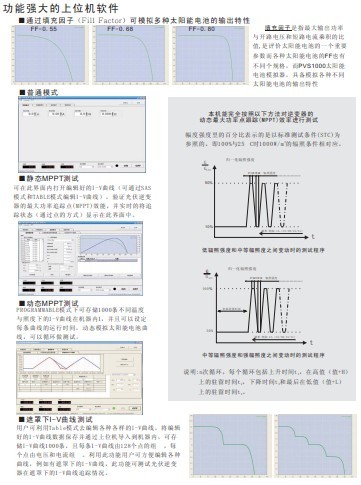

■具有強大的圖形化上位機軟件
■穩壓精度高、紋波電壓低；
■快速存儲9組數據（電壓，電流，功率）
■具有過壓、過流、過溫、短路保護功能
■電壓、電流、時間設定，數字式按鍵輸入，精確度高；
■具有RS232C通訊接口（RS485,GPIB為可選）
|
PVS1000系列規格 | ||
|
型號 Model |
PVS1020 | |
|
功率Power |
20KW | |
|
制作方式Working |
開關PWM | |
|
輸入INPUT |
相數Phase |
3φ4W |
|
電壓Voltage |
380V±10% | |
|
頻率Frequency |
50HZ±10% | |
|
輸出OUTPUT |
電壓Voltage |
電流Current |
|
1000VDC |
24A | |
|
紋波 Ripple |
0.8%FS(滿量程)電壓 | |
|
電源調整率 Load Regulation |
±0.5%FS | |
|
負載調整率 Load Regulation |
±1%FS | |
|
電壓解析度 Voltage Resolution |
Vo＜1000:0.1V；Vo≥1000V:1V | |
|
電流解析度 Current Resolution |
輸出Io＜1A:分辨率0.001A； 輸出100A＞Io≥10A:分辨率0.01A； 輸出1000A＞Io≥100A:分辨率0.1A； 輸出Io≥1000A:分辨率1A。 | |
|
功率解析度 Power Resolution |
1W | |
|
顯示LCD Display |
電壓V、電流A、功率W、時間T | |
|
設定 項目 |
電壓調節 CV |
0%-100%額定電壓可調 |
|
電流調節 CC |
0%-100%額定電流可調 | |
|
功率調節 CP |
0%-100%額定功率可調 | |
|
設定 精確度 |
電壓 Voltage |
±0.8% |
|
電流 Current |
±1% | |
|
功率Wattage |
±1% | |
|
測量 精確度 |
電壓 Voltage |
0.5%FS+5dgt |
|
電流 Current |
0.5%FS+5dgt | |
|
功率 Wattage |
0.5%FS+5dgt | |
|
存儲組數Memory |
共9組，每組可記憶電壓、電流值，功率值，可快速方便調用 | |
|
遙控模式 Pemote Model |
結合上位機可使電源模擬單條或多達1000條I-V曲線輸出，具體功能見上位機軟件說明 | |
|
SAS模式 SAS Model |
模擬I-V曲線輸出，具體功能見上位機軟件說明 | |
|
限流設定I-LIM Set |
O-Max Current（超過電流設定值電源保護，停止輸出） | |
|
限壓設定V-LIM Set |
O-Max Voltage（超過電壓設定值電源保護，停止輸出） | |
|
保護Protection |
過壓Over Voltage 過流Over Current 過溫 Over Temp 短路Short Circuit | |
|
冷卻方式 Cooling |
風扇強制冷卻 | |
|
運行環境 Environment |
0-40℃ 20-80%RH(不結露) | |
|
重量 Weight(Kg) |
60 | |
|
體積W×H×D(mm) |
430×267×560 | |
