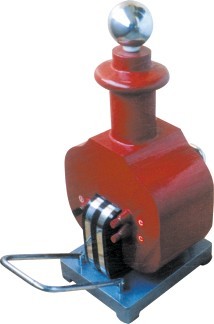

GTB干式高壓試驗變壓器


一、 GTB干式高壓試驗變壓器概述
    試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。
    我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。
二、 GTB干式高壓試驗變壓器結構
   GTB干式高壓試驗變壓器由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。
GTB干式高壓試驗變壓器利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。
三、GTB干式高壓試驗變壓器 單臺產品主要參數

規 格 型 號 容
量 輸入
電壓 輸出
電壓 輸出
電流 輸出直流高壓 重
量
( kVA ) ( V ) ( kV ) ( mA ) ( kV ) ( kg )
1/50 1 200
或
400 50 20 70 13
1.5/50 1.5 30 15
3/50 3 60 20
5/50 5 100 30
10/50 10 200 40
15/50 15 300 50
20/50 20 400 55
25/50 25 500 60
30/50 30 600 65
5/100 5 200
或
400 100 50 140 60
10/100 10 100 65
15/100 15 150 70
20/100 20 200 75
25/100 25 250 80
15/120 15 120 125 85
20/120 20 160 90
25/120 25 200 95
30/120 30 250 100

三、產品別稱 高壓試驗變壓器：試驗變壓器、油浸式高壓試驗變壓器、干式高壓試驗變壓器、充氣式高壓試驗變壓器、升壓器、油升壓器、高壓耐壓裝置、SF6高壓試驗變壓器、高壓耐壓設備。
