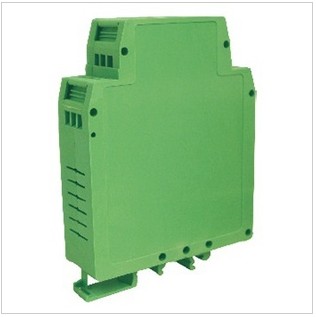

0-10V轉4-20mA 兩路輸入兩路輸出，信號隔離器
所屬類別：其他類>>其他
電子信箱：sales05@wayjun.cn
聯系電話：0755-83356002
聯 系 人：劉先生
更新時間：2012-12-11 14:19:13
| 加工定制：是 | 品牌：維君瑞 | 型號：DIN22 IAP V2-P1-A4 |
| 測量范圍：0-10V | 測量精度：0.1-0.2 | 精度等級：0.1,0.2 |
| 頻率：1000（Hz） | 尺寸：106x79x25（mm） | 重量：0.3（kg） |
| 適用范圍：變頻器，電力，化工，石油，工業和自動控制 |
0-10V轉4-20mA 兩路輸入，兩路輸出，24V電源，
變頻器信號隔離，變頻器信號抗干擾。
概述：
該產品采用先進的光電隔離技術，能夠對直流電壓信號進行隔離檢/監測，產品體積小，功耗低，精度高。輸入，輸出和輔助電源之間可以承受2500VDC隔離耐壓，可以靈活應用。廣泛應用于電力，化工，石油，工業和自動控制等領域。
主要特性:
>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：5V/12V/15V/24VDC或者220VAC（范圍±10%）
>>二路國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）
>>DIN35導軌式安裝
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>模擬信號數據隔離、采集和變換
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真傳輸
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA電機信號隔離控制
>>非電量信號變送
產品選型表：
DIN22 IAP - V(A)□- P□- V/I□
|
輸入信號 |
供電電源 |
輸出信號 | |||||||
|
電壓 |
代碼 |
電流 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
|
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用戶自定義 |
Az |
1-5V |
V6 |
|
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
用戶自定義 |
Vz |
|
用戶自定義 |
Vz |
用戶自定義 |
Az |
|
|
|
|
|
|
選型舉例：
例1：二路輸入信號:0-75mV 供電電源:24V 二路輸出信號:0-5V 型號:DIN22 IAP V3-P1-V1
例2：二路輸入信號:0-10V 供電電源:12V 二路輸出信號:0-10V 型號:DIN22 IAP V2-P2-V2
例3：二路輸入信號:0-3V 供電電源:24V 二路輸出信號:4-20ma 型號:DIN22 IAP Vz-P1-A4（Vz:0-3V）
產品最大絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature（存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
|
輸入參數 |
|
輸出參數 | |||||
|
輸入項目 |
輸入阻抗 |
電源損耗 |
輸入過載能力 |
輸出項目 |
輸出過載能力 |
響應時間 | |
|
0-5V |
≥300KΩ |
電壓輸出 < 0.6W 電流輸出 <1.5W |
2.0倍額定：連續 |
4-20mA |
負載電阻 不超過350Ω |
≤1mS | |
|
0-10V |
0-20mA | ||||||
|
0-1mA |
1KΩ |
1.5倍額定：連續 3.0倍額定：1S |
| ||||
|
0-10mA |
TYP：250Ω 可自設定 |
0-5V |
≥2KΩ | ||||
|
0-20mA |
0-10V | ||||||
|
4-20mA |
1-5V | ||||||
注:電流輸出型如果要求負載電阻500Ω,請另做注明
外形尺寸：
