0-100MV轉0-10V，隔離放大器
所屬類別：其他類>>其他
電子信箱：sales05@wayjun.cn
聯系電話：0755-83356002
聯 系 人：劉先生
更新時間：2013-3-27 9:54:33
概述：該產品采用先進的隔離技術，能夠對直流電壓信號進行隔離檢/監測，產品體積小，功耗低，精度高。輸入，輸出和輔助電源之間可以承受2500VDC隔離耐壓，可以靈活應用。廣泛應用于電力，化工，石油，工業和自動控制等領域。
主要特性:
>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：5V/12V/15V/24VDC或者220VAC（范圍±10%）
>>國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）
>>DIN35導軌式安裝
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>模擬信號數據隔離、采集和變換
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真傳輸
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA電機信號隔離控制
>>非電量信號變送
產品選型表：
DIN11 IAP - V(A)□- P□- V/I□
|
輸入信號 |
供電電源 |
輸出信號 | |||||||
|
電壓 |
代碼 |
電流 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
|
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用戶自定義 |
Az |
1-5V |
V6 |
|
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
用戶自定義 |
Vz |
|
用戶自定義 |
Vz |
用戶自定義 |
Az |
|
|
|
|
|
|
選型舉例：
例1：輸入信號:0-75mV供電電源:24V輸出信號:0-5V型號:DIN11 IAP V3-P1-V1
例2：輸入信號:0-10V供電電源:12V 輸出信號:0-10V 型號:DIN11 IAP V2-P2-V2
例3：輸入信號:0-3V供電電源:24V 輸出信號:4-20ma型號:DIN11 IAP Vz-P1-A4（Vz:0-3V）
產品最大絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature（存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
通用參數
|
參數 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
耐壓 |
AC,50Hz,1min |
2500VDC |
|
|
|
精 度---------- 0.1%，0.2% |
隔 離 ----------信號輸入/輸出/輔助電源 |
|
輔助電源---------- DC5V、12V、24V，±10% |
絕緣電阻 ----------≥20MΩ |
|
工作溫度---------- -25~+70℃ |
耐 壓 ----------信號輸入/輸出/輔助電源 |
|
工作濕度---------- 10~90% (無凝露) |
2500VDC，50Hz，1分鐘，漏電流1mA |
|
存儲溫度---------- -45~+80℃ |
耐沖擊電壓---------- 3KV，1.2/50us(峰值) |
|
存儲濕度---------- 10~95% (無凝露) |
|

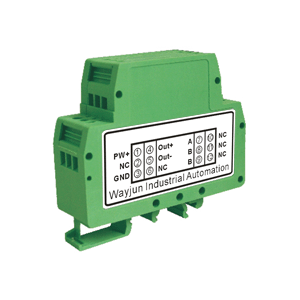

DIN11系列產品外型尺寸及外接線路描述
注意事項
1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。
2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。
3、當用表筆直接測量信號時，請將端子旋緊。
4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。
5、集中安裝時，安裝間距≥10mm。
6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。
7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。請勿涂改和撕下產品上的任何標貼。
8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。
