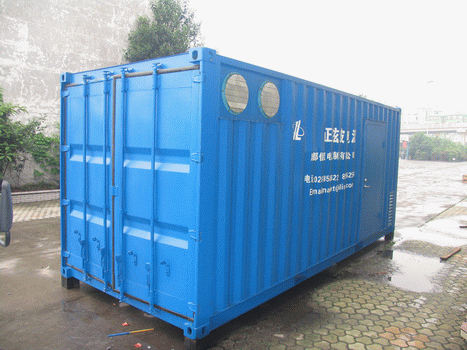

專為風力發電而開發的移動式無需電網的現場風電試驗系統,滿足風電場(雙饋、直驅)現場的調試、試驗、檢驗、驗收,同時本系統可無電網工作運行也可接入電網工作,極大的滿足目前風電場各方需求。
風電試驗系統具備風電機組全部特性的檢測能力,具有國際最先進的風電電氣測試手段,可為風電機組制造商及系統集成商等提供電壓變化、頻率變化、電網擾動以及低電壓穿越等常規風電場無法完成的測試,本系統可做風力發電機的相關試驗,可做風電變流器相關試驗,可做整體風力發電系統相關試驗,可對這些風電機組進行功率特性、電能質量、噪聲、載荷以及功率控制能力、低電壓穿越能力的特性檢測。其中低電壓的穿越能力試驗,完美的模擬電網,可做到任意電壓值(精度±1%)、任意單相、任意兩相、三相、任意電角度(精度±1°)的電壓跌落,目前全球廠商只有佳靈公司能同時做到以上幾點。
名稱 |
移動式無需電網現場風電試驗系統 |
型號 |
JLFDSY |
輸出電壓變化范圍 |
0%~120%額定電壓(690V) |
電壓跌落持續時間 |
1ms~1s |
電壓恢復時間 |
0.1~10s |
電壓間隔時間 |
5min~10min自行可調 |
跌落相位角度 |
0~359°設定分辨率:1°可選擇任一相為相位基準 |
跌落方式 |
任選一相跌落; 任選兩相跌落;三相同時跌落 |
輸入電源 |
690±15% 40~60Hz 三相四線或三相三線
|
電壓跌落等級 |
0~90% |
測量精度 |
電流、電壓、頻率優于0.5% |
額定容量
|
1.5MW、2MW、3MW、4MW、5MW |
100%長期運行,過載能力200%/60s,800%/5s | |
試驗項目 |
風力發電系統常規要求試驗項目 |
