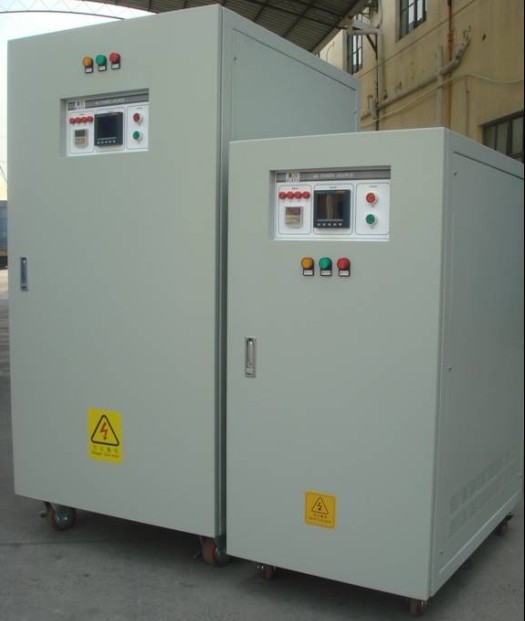

調頻調壓電源、變頻變壓電源、SOYI-33045
調頻調壓電源是一種可以調節頻率和電壓的電源。調頻調壓電源是一種是將市電通過功率變換電路轉變為所需要的電壓和頻率的一種精密電源 . 由于世界各國電網指標不統一，生產出口產品都需要模擬不同國家的電網狀況 , 測試各種出口電器產品。過去采用發電機進行二次變頻，但耗電量大，噪音大，穩定性差． 調頻調壓電源能提供世界各國標準電網電壓及頻率。輸出電壓、頻率無級數字可調， 適用于對出口電器產品進行電壓，頻率的老化測試。調頻調壓電源也可以作為進口60HZ設備的供電電源．
SOYI系列調頻調壓電源能解決幾乎所有的電源問題，如市電高壓、市電低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題。
性能特點］
■ 多功能交流源測試設備-模擬世界各地不同電源種類，支援400HZ頻率的國防軍事偵測、航空電子及航海、通訊等設備；
■ 產生純凈化的交流輸出電源-強有力的直接數字合成（DDS）式正弦波形產生，正弦波輸出純凈，低諧波失真；
■ 穩定性優-輸出負載穩壓率≤±1%，輸出頻率≤0.01%（其輸出頻率是由石英振蕩產生，故擁有非常穩定精確的頻率）；
■ 反應速度快-對100%的加載/去載，輸出負載可在2ms內穩定在±1%的范圍內；
■ 保護功能多-具有過壓、過流、過高溫、IGBT驅動專有技術，輸出短路保戶確保不因負載短路而損壞；
■ 過載能力強-允許100%滿載長延時使用，瞬間電流可承受3倍的額定電流，且不會造成電壓下降，各種負載均可使用；
■ 人機界面好-電壓、頻率、電流、功率/PF測量數字顯示，精度可達0.5級，源表一體，操作簡單
單相系列
|
型號(SOYI) |
500W |
11001 |
11003 |
11005 |
11010 |
11015 |
31010 |
31015 |
31020 |
31030 |
31045 |
31060 |
31075 | ||
|
容量 |
500VA |
1KVA |
3KVA |
5kVA |
10KVA |
15KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA | ||
|
電路方式 |
IGBT/PWM | ||||||||||||||
|
交流輸入 |
相數 |
2W+G |
4W+G | ||||||||||||
|
電壓 |
220V±15% |
380V±15% | |||||||||||||
|
頻率 |
50HZ/60HZ±3HZ | ||||||||||||||
|
交流輸出 |
相數 |
單相二線+地線 | |||||||||||||
|
電壓 |
高檔 |
10-300V | |||||||||||||
|
低檔 |
5-150V | ||||||||||||||
|
頻率 |
60HZ | ||||||||||||||
|
電流 |
高檔 |
2A |
8A |
12A |
20A |
42A |
63A |
42A |
63A |
83A |
125A |
187A |
250A |
312A | |
|
低檔 |
4A |
16A |
24A |
40A |
84A |
126A |
84A |
126A |
166A |
250A |
374A |
500A |
624A | ||
|
負載穩壓率 |
≤±1%(純阻性) | ||||||||||||||
|
頻率穩定度 |
≤±0.01% | ||||||||||||||
|
失真率 |
THD≤±2% | ||||||||||||||
|
波峰因素比 |
3:1 | ||||||||||||||
|
效率 |
≥85% | ||||||||||||||
|
反映時間 |
≤2MS | ||||||||||||||
|
顯示精度 |
4.5位電壓表 |
解析度0.1V | |||||||||||||
|
4.5位電流表 |
解析度0.1A | ||||||||||||||
|
4.5位頻率表 |
解析度0.1HZ | ||||||||||||||
|
功率表 |
解析度1W | ||||||||||||||
|
功率因數表 |
解析度0.001 | ||||||||||||||
|
保護功能 |
過流保護，過壓保護，短路保護，過溫保護，自診斷保護及報警裝置 | ||||||||||||||
|
安規 |
絕緣抗阻 |
500VDC/200M歐姆 | |||||||||||||
|
耐壓絕緣 |
1800VAC/5mA/1min | ||||||||||||||
|
尺寸(MM) |
440x470x150 |
430x540x700 |
430x770x990 |
430x770x990 |
600x970x1240 |
800x1090x1600 | |||||||||
|
重量(KG) |
25 |
35 |
75 |
85 |
145 |
165 |
155 |
185 |
275 |
345 |
450 |
580 |
620 | ||
三相系列
|
型號(SOYI) |
33003 |
33006 |
33010 |
33015 |
33020 |
33030 |
33045 |
33060 |
33075 |
33100 |
33150 |
33300 |
33400 | ||
|
容量 |
3KVA |
6KVA |
10KVA |
15kVA |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA |
100KVA |
150KVA |
300KVA |
400KVA | ||
|
電路方式 |
IGBT/PWM | ||||||||||||||
|
交流輸入 |
相數 |
三相四線+地線 | |||||||||||||
|
電壓 |
380V±15% | ||||||||||||||
|
頻率 |
50HZ/60HZ±3HZ | ||||||||||||||
|
交流輸出 |
相數 |
3&4W+G | |||||||||||||
|
電壓 |
高檔 |
0-520V | |||||||||||||
|
低檔 |
0-260V | ||||||||||||||
|
頻率 |
50HZ/60HZ/40-70HZ連續可調 | ||||||||||||||
|
電流 |
高檔 |
4A |
8A |
12A |
20A |
27A |
41A |
62A |
83AA |
104A |
138A |
208A |
416A |
555A | |
|
低檔 |
8A |
16A |
24A |
40A |
54A |
82A |
124A |
166A |
208A |
276A |
416A |
832A |
1110A | ||
|
負載穩壓率 |
≤±1%(純阻性) | ||||||||||||||
|
頻率穩定度 |
≤±0.01% | ||||||||||||||
|
失真率 |
THD≤±2% | ||||||||||||||
|
波峰因素比 |
3:1 | ||||||||||||||
|
效率 |
≥85% | ||||||||||||||
|
反映時間 |
≤2MS | ||||||||||||||
|
顯示精度 |
4.5位電壓表 |
解析度0.1V | |||||||||||||
|
4.5位電流表 |
解析度0.1A | ||||||||||||||
|
4.5位頻率表 |
解析度0.1HZ | ||||||||||||||
|
功率表 |
解析度1W | ||||||||||||||
|
功率因數表 |
解析度0.001 | ||||||||||||||
|
保護功能 |
過流保護，過壓保護，短路保護，過溫保護，自診斷保護及報警裝置 | ||||||||||||||
|
安規 |
絕緣抗阻 |
500VDC/200M歐姆 | |||||||||||||
|
耐壓絕緣 |
1800VAC/5mA/1min | ||||||||||||||
|
尺寸(MM) |
430x770x990 |
600x970x1240 |
800x1090x1600 |
1200x1100x1600 |
2000x1400x2000 | ||||||||||
|
重量(KG) |
120 |
150 |
175 |
300 |
345 |
385 |
528 |
535 |
700 |
1000 |
1200 |
3000 |
3600 | ||
注：特殊規格可根據客戶要求定制
