DC/DC模塊電源 隔離電源
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：market@ten-power.com
聯系電話：15889952240
聯 系 人：肖奧琳
更新時間：2011-8-15 10:34:14
定電壓輸入，隔離非穩壓正負雙路輸出DC-DC模塊電源

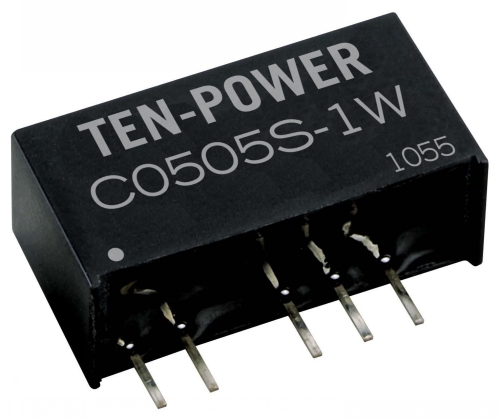

型號：CxxxxS-1W 和CxxxxS-2W DC-DC電源模塊
具有5V，9V，12V，15V和24V等多種輸入/輸出電壓規格，額定輸出功率為1W和2W兩種。
封裝形式：單列直插式（SIP 5PIN）。
外形尺寸:
l CxxxxS-1W 系列：(L×W×H）16.50×6.00×7.50mm
l CxxxxS-2W 系列：(L×W×H）19.60×7.00×10.00 mm
產品特點：
★ 高效率達80%以上（典型值）
★ 采用國際標準封裝引腳方式
★ 超低紋波系數和低靜態電流
★ 正負電壓輸出，誤差≤±10%
★ 符合UL94-V0阻燃標準
★ 高可靠，輸入輸出隔離1KV
★ 工作溫度：-40℃---+85℃，自然冷卻
適用范圍：
1、 需要IO隔離的數字電路，比如隔離RS485、隔離RS232、隔離CAN-bus、隔離IO電路和IGBT等功率器件驅動中做隔離電源使用。
2、 適用于電壓穩定度要求不高的隔離模擬電路中做二次隔離電源使用。
3、 適用于分布式電源供電系統及使用小功率電源供電的電路。
4、 行業舉例：工控行業、儀器儀表、智能變送器、傳感器、網絡通訊設備等領域。
該系列所有型號如下：
|
型號 |
輸入電壓（V） |
輸出電壓（V） |
耐壓 |
功率 |
|
C0505S-1W |
5 |
±5 |
1KV |
1W |
|
C0509S-1W |
5 |
±9 |
1KV |
1W |
|
C0512S-1W |
5 |
±12 |
1KV |
1W |
|
C0515S-1W |
5 |
±15 |
1KV |
1W |
|
C1205S-1W |
12 |
±5 |
1KV |
1W |
|
C1209S-1W |
12 |
±9 |
1KV |
1W |
|
C1212S-1W |
12 |
±12 |
1KV |
1W |
|
C2405S-1W |
24 |
±5 |
1KV |
1W |
|
C2409S-1W |
24 |
±9 |
1KV |
1W |
|
C2412S-1W |
24 |
±12 |
1KV |
1W |
|
C2415S-1W |
24 |
±15 |
1KV |
1W |
|
C0505S-2W |
5 |
±5 |
1KV |
2W |
|
C0509S-2W |
5 |
±9 |
1KV |
2W |
|
C0512S-2W |
5 |
±12 |
1KV |
2W |
|
C0515S-2W |
5 |
±15 |
1KV |
2W |
|
C0524S-2W |
5 |
±24 |
1KV |
2W |
|
C1205S-2W |
12 |
±5 |
1KV |
2W |
|
C1209S-2W |
12 |
±9 |
1KV |
2W |
|
C1212S-2W |
12 |
±12 |
1KV |
2W |
|
C1215S-2W |
12 |
±15 |
1KV |
2W |
|
C1224S-2W |
12 |
±24 |
1KV |
2W |
|
C1505S-2W |
15 |
±5 |
1KV |
2W |
|
C1515S-2W |
15 |
±15 |
1KV |
2W |
|
C2405S-2W |
24 |
±5 |
1KV |
2W |
|
C2409S-2W |
24 |
±9 |
1KV |
2W |
|
C2412S-2W |
24 |
±12 |
1KV |
2W |
|
C2415S-2W |
24 |
±15 |
1KV |
2W |
|
C2424S-2W |
24 |
±24 |
1KV |
2W |
