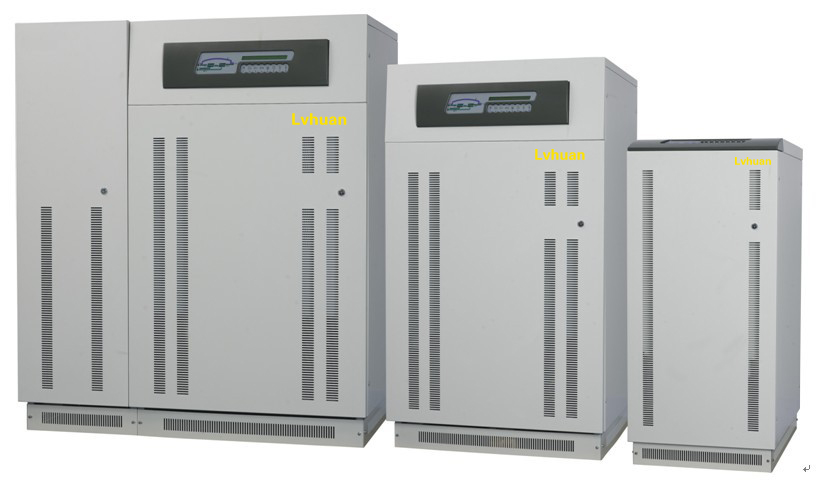

LH1300三進三出工頻UPS（10~160KVA）

（1）LH1300系列產品介紹

       LH1300三進三出工頻在線式UPS，單機容量從10KVA到160KVA，是專為大型關鍵應用系統如數據處理中心、主機系統、制造業和電信設備、醫療設備而設計的高性能正弦波不間斷電源系統。其高可用性和高可靠性為大型關鍵應用系統提供了重要的電源保護。該系列UPS應用雙變換純在線IGBT技術和高速DSP數字處理器，保證穩定的電壓和頻率的正弦波輸出。

LH1300三進三出工頻在線式UPS利用先進的數字并聯控制技術，最多可提供多達8臺的并機運行，并可為用戶提供諧波抑制濾波器、隔離變壓器及SNMP適配器等可選件。

（2）LH1300系列技術特性

高可靠性的設計理念
◆ 雙變換在線式拓樸結構設計，使UPS的輸出為頻率跟蹤、鎖相、穩壓和濾除噪聲、不受電網波動干擾的純凈正弦波電源，對用戶設備提供更為全面和完美的保護；

◆ 輸出零轉換時間，滿足精密設備對電源的高標準要求；

◆ N+1冗余風扇變速冷卻系統，確保易損件失效后的系統安全；

◆ 采用先進的鎖相同步技術和電子靜態旁路開關，保證負載供電的連續性；

◆ 內置手動維修旁路開關，進一步提高了負載連續運行的可靠性。

全數字化控制技術

◆ 應用先進的數字控制技術，突破了行業的技術瓶頸，以數字邏輯控制系統替代了傳統的模擬控制電路，實現了非凡的創新。在數字控制技術系統下，應用高速DSP數字處理器和可編程邏輯器件，使控制電路、參數設定和運行管理更加完美，自檢和自偵測功能更加強大。數字采樣技術不僅有利于對電路上的所有獨立電路連接進行自檢和故障分析，更能經數碼變換為極度純正和穩定的正弦波電壓，確保系統超穩定運行。

◆ 采用先進的智能化電池管理系統，可根據用戶的電池配置自動調整電池的充電電流參數，并會根據供電環境對電池進行均充浮充轉換、溫度補償充電和電池放電管理。此外，還可通過監控界面對電池運行狀態進行偵測管理，確保電池高效運行。智能化電池管理系統不僅減少了管理員的負擔，更能延長電池的使用壽命達50%以上。

◆ 采用智能偵測系統全程守護及時，數字控制系統不間斷地對所有的電源狀態、斷路器狀態、熔斷器狀態和所有的電路工作狀態進行在線偵測，當出現故障時，偵測系統會即時報警通知管理員，并且同步啟動UPS全面保護功能。

優異的性能指標

◆ 采用最先進的第6代IGBT技術，全面提升逆變器的工作效率，使UPS的溫升更低，可靠性更高；

◆ 完全滿足從0到100%負載的躍變，而無需切換到旁路，并保證輸出穩定可靠；

◆ 采用瞬時控制方式和有效值等多種反饋控制，實現了高動態調節，減小輸出電壓失真度；

◆ 三相獨立控制，實現了以瞬時過載平衡度的控制，可實現輸出100％的負載不平衡；

◆ 采用新型渦流型風扇，散熱性能優異，變速節能；

◆ 采用了抗老化性能優異的觸摸面板和經氟碳工藝處理的機箱外觀，環保耐用，歷久如新。

周全可靠的保護措施

◆ 具有開機自診斷功能，避免因UPS隱患而可能引發的故障風險 ；

◆ 具有交流輸入突波浪涌保護、過壓/欠壓保護；輸出過載/短路保護；逆變器、整流器過溫保護；電池欠壓預警保護；電池過充電保護；多種熔斷器、斷路器保護等各種保護功能，極大地保證了系統運行的穩定性和可靠性。

人性化的信息處理技術

◆ 親善的中英文可選的LCD界面設計、直觀明了的運行狀態流程圖、智能化圖標的觸摸按鈕，使人機溝通零

距離；

◆ 豐富的UPS運行數據資料、歷史事件記錄以及多層次的故障代碼顯示，彰顯信息處理的人性化；

◆ 透過RS232接口，配合智能監控軟件，可與PC進行即時通訊，UPS系統的各種參數及工作狀態一目了然地顯示在PC的通訊界面上，通過設置，電腦可對UPS系統進行多種功能的直接控制；

◆ 具有RS485接口及DB9干節點接口的可選項功能；

◆ 可外置SNMP適配器，系統具有直接上網功能，提供即時的UPS資料和電源訊息，通過各種網絡管理平臺進行通訊、管理，系統即刻成為網絡中的一員。

先進的數字化并機控制技術

◆ 數字環流控制技術，確保投入并聯的UPS同頻、同相、同電壓，使并聯UPS間環流大大減小，全面提升并聯系統的可靠性；

◆ 獨一無二的不同功率UPS間實現并機，按UPS功率大小自動分配負載量，極大方便UPS的擴容；

◆ 插入附帶的并機卡（選件）即可實現多達8臺的UPS并機，提高系統可靠性，加大總輸出功率。單機升級為并機容易實現，伸縮性強；

◆ 閉環冗余式的并機通訊電纜線，全面提升并機的安全可靠性；

◆ 并機UPS可共享同一電池組，可節省投資。

（3）LH1300系列應用領域

ISP應用，高速公路照明、計費，中小規模的網絡系統/機房，計費中心，呼叫中心，業務服務群，工業過程控制應用，中小規模辦公自動化，計算機設備，精密儀器設備，醫療設備等。

（4） LH1300系列技術規格參數
