JL-200系列微電腦缺相保護器是研制缺相保護器產品的基礎上開發出的新一代高科技產品。JL-200缺相保護器以微電腦控制器（MCU）為核心元件，通過高精度CT檢測電流，缺相保護器具有自動線性修正功能，在寬電流范圍內仍具有較高的測量精度、過載保護、短路保護、堵轉保護、欠載保護、缺相保護、三相電流不平衡保護、過壓保護、欠壓保護、相序保護等具有可靠的保護作用；并可實現報警和事件記錄。本產品具有性價比高、功能齊全工作穩定可靠、精度高、保護動作準確、安裝、參數設定簡單方便等特點�？蓮V泛適用于機械、冶金、建材、化工、紡織行業等工業三相電動機及其它電器的保護與監測。



JL-200系列微電腦缺相保護器產品主要特點>>>

  JL-200缺相保護器系統采用寬溫、低功耗工業級芯片，更適合于工業現場使用。
  JL-200缺相保護器軟件、硬件及電磁兼容性三個方面協同設計，產品具有很強的抗干擾能力和很高的可靠性，特別適合于工業現場使用。
  JL-200缺相保護器軟件設置傳感器變比，用戶可直接查看一次回路的電力參數，使得采樣數據更直觀。
  JL-200缺相保護器采用交流同步采樣和先進的數字信號處理算法，實現了實時數據處理和高精密性，有著卓越的可靠性，具有響應速度快、測量準確、精度高，事件記錄等優點。
  JL-200缺相保護器裝置具有自學習過程，能自動檢測電機起動過程與時間，生成起動曲線，優化保護參數等。
  JL-200缺相保護器事件記錄功能：當保護動作時，記錄保護類型、采樣電流等參數，形成事件追憶數據，在失電情況下可長久保存，便于事后分析。
  JL-200缺相保護器采用模塊化設計結構，產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制線路的可靠性和自動化水平。
  JL-200缺相保護器結構緊湊、華麗、精湛優美的外觀和卓越的設計體現了高雅、精致、緊湊的產品。
  JL-200缺相保護器完善的事故記錄及自檢功能，友好的人機界面,所有測量值和參數、保護信息等由面板液晶顯示器實時顯示。
  JL-200系列微電腦缺相保護器技術參數>>>
  JL-200缺相保護器功能
● 過載保護 ● 欠載保護 ● 堵轉保護 ● 阻塞保護 ● 溫度保護 ● 相序保護 ● 欠壓保護 ● 過壓保護 ● 起動超時保護 ● 斷相保護 ● 不平衡保護

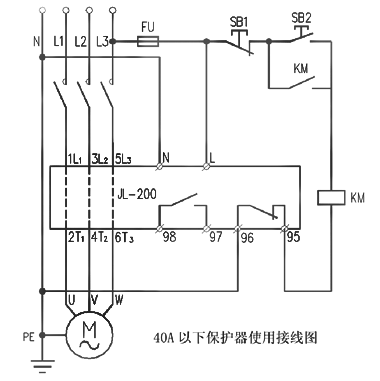

  JL-200缺相保護器規格：直接接線：1A(0.2A～1A)；5A(1A～5A)；20A(4A～20A)；40A(8A～40A)；

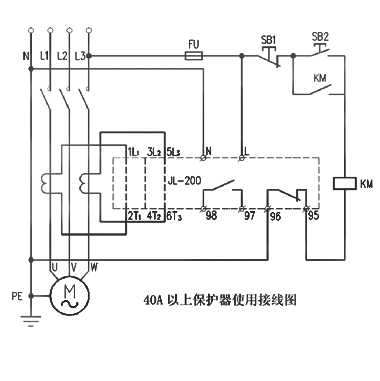

  JL-200缺相保護器采用外置電流互感器：（需另配置標準5A電流互感器）100A(20A～100A)；150A(30A～150A)；200A（40A～200A)；300A(60A～300A)；400A(80A～400A)；500A(100A～500A)；600A(120A～600A)；800A(160A～800A):


JL-200系列微電腦缺相保護器正常使用條件>>>

  缺相保護器適用主回路電壓：AC380V，45～65Hz。
  缺相保護器工作電源電壓： AC220V±20%。
  缺相保護器觸點容量：電阻性負載: 5A/250V AC, 5A/30V DC電感性負載: 1.5A/250V AC, 1.5A/30V DC。
  缺相保護器輸出形式：獨立的常開、常閉輸出。
  缺相保護器安裝方式：HT35導軌安裝。
  缺相保護器外型尺寸：62mm（深） × 54mm（寬） × 71mm（高）。
  缺相保護器環境溫度：-30～80℃。
  缺相保護器環境條件：無劇烈振動、沖擊；無足以腐蝕金屬和破壞絕緣的氣體。

  JL-200系列微電腦缺相保護器使用說明>>>

  JL-200缺相保護器銨鈕設置，三個按鈕
         ◎           ▼          ▲
      設置/復位鍵     置數鍵      置數鍵
  缺相保護器停機狀態時可設置參數，運行狀態時，按設置鍵可查詢相應的設置項目及參數。
  缺相保護器停機時，按設置按鈕，設置字符亮，同時相應設置項目的字符也點亮。
  缺相保護器設置項目內容
    1、JL-200缺相保護器額定電流值
    2、JL-200缺相保護器動作特性曲線
    3、JL-200缺相保護器欠電流
    4、JL-200缺相保護器相序
    5、JL-200缺相保護器過電壓
    6、JL-200缺相保護器欠電壓
    7、JL-200缺相保護器復位方式


JL-200系列微電腦缺相保護器設置步驟：
   1、缺相保護器通電后，缺相保護器數字窗口顯示000。
   2、長按缺相保護器【設置】鍵5秒，進入設置模式（電機靜止狀態，電流為0時，能進入設置狀態；電機運行時，電流不為0，不能進入設置狀態，但可查詢設置內容）。同時【設置】【過載】字符點亮，進入電流設置，按【△】 【▽】鍵，設置電流值，長按【△】能連發，按一下【△】進一位，按【▽】一下降一位。設置電流值后，按【設置】鍵，保存設置值，并跳到下一設置項目。

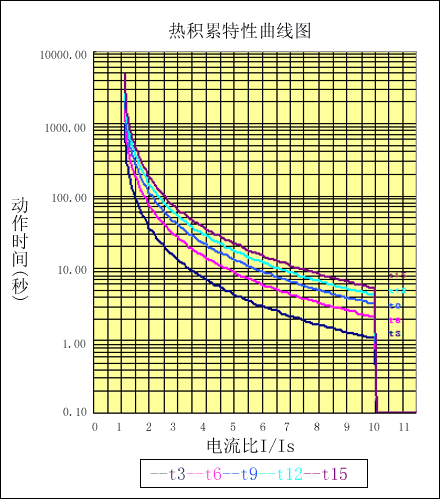

   3、【設置】【堵轉】字符點亮，設置電機堵轉允許時間（同時也設定了動作曲線），根據電機的動作特性，按【△】【▽】鍵，選擇相應的動作曲線（3、6、9、12、15）。選擇好動作曲線后，按【設置】鍵，保存設置值，并跳到下一設置項目。
   4、【設置】【欠載】字符點亮，設置電機欠載電流百分比，按【△】【▽】鍵，設定相應的欠載電流與額定電流百分比。按【設置】鍵，保存設置值，并跳到下一設置項目。
   5、【設置】【相序】字符點亮，設置電機相序保護功能開啟（ON）還是關閉（OFF）。按【設置】鍵，保存設置值，并跳到下一設置項目。
   6、【設置】【過壓】字符點亮，按【△】【▽】鍵，設置過壓值，按【設置】鍵，保存設置值，并跳到下一設置項目。
   7、【設置】【欠壓】字符點亮，按【△】【▽】鍵，設置欠壓值，按【設置】鍵，保存設置值，并跳到下一設置項目。
   8、只有【設置】字符點亮，進入“復位方式”選擇，按【△】【▽】鍵，選擇【AU】（自動復位），【HU】（手動復位）
   9、按【設置】鍵，保存設置值，并跳到下一設置項目。顯示【設置】數字窗顯示End，表示缺相保護器設置完畢。
   10、按【設置】，保存設置內容，退出JL-200缺相保護器設置狀態。

  JL-200系列微電腦缺相保護器備注：
   ※1、缺相保護器在設置過程中，如果改變了某個參數，在20秒內不繼續按【設置】鍵，參數不保存，自動退回待機狀態。
   ※2、缺相保護器進入設置狀態時，保護內的繼電器會自動釋放，保護器退出保護狀態，有效防止在設置狀態時對電動機的誤操作。
   ※3、電機因保護而脫扣后，缺相保護器會顯示是什么類型的故障，并記錄該類故障相關參數在動作時的一組瞬時值，用戶可根據這一組數據方便的分析故障原因，確保一個安全穩定的生產環境。
