缺相保護器概述

JL-420缺相保護器是我公司研制的一款簡潔實用型三相三線制的電源保護繼電器。特別適用于起重機械、電梯、制冷控制系統等對相序錯相有特別要求，相序錯誤時容易造成安全事故、設備損壞的場合。本品能對設備的供電電源進行實時監控，在電源發生過電壓、欠電壓、相序、三相電壓不平衡、斷相等異常時迅速切斷電源。

JL-420缺相保護器不但可替代國內的傳統型號的同類產品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代國外進口品牌的同類產品，如西門子、施耐德、佳樂和歐姆龍等品牌，不但具有優越的性能，更具有超高的性價比。

缺相保護器性能特點

采用三相三線制工作方式，能更好的適應如起重機類的三相三線制供電設備的保護；

保護器內部供電采用三相供電，即使任意一相斷相也不影響保護功能的實現及故障指示；

采用交流采樣技術，實時檢測三相電壓變化情況，測量更精確，故障判定更可靠；

能準確判斷任何狀態下的斷相（動態斷相和靜態斷相）故障；

能準確區分斷相故障和相序錯故障；

能分別指示各種故障狀態；

過欠壓動作值和動作時間可靈活調節，動作時間最快可達0.1秒；

標準HT35導軌式安裝更方便；

寬度僅為22.5mm，節省柜內空間；

壓線式接線端子，連接更加方便可靠。

缺相保護器功能介紹

過電壓保護和欠壓保護：

過壓保護判定依據為三相電壓中最高電壓大于過壓判定值，欠壓保護判定依據為最低電壓小于欠壓判定值，發生過欠壓故障后保護器‘過/欠壓’指示燈閃爍，在延遲設定的動作時間后內部繼電器動作，保護動作后‘過/欠壓’指示燈常亮。過欠壓動作判定值的調節是工作電壓與額定電壓Ue的百分比，可從Ue±（5%～20%）任意調節，過欠壓動作延遲時間可從0.1S～10S任意調節，調節方式均為嵌入式旋鈕調節，過欠壓同時調節，操作簡單方便。過欠壓保護復位方式為電壓恢復正常后自動復位，復位時設有回差值，有效防止誤動作。

三相電壓不平衡保護：

       三相電壓不平衡會給電機類負載造成三相電流不平衡，電機發熱量增大，嚴重時燒毀電機繞組。對于變壓器而言，當高壓側斷相時會給變壓器二次側造成三相電壓不平衡故障。當三相電壓不平衡度大于10%時JL-420電源保護繼電器‘斷相/不平衡’指示燈閃爍，如果不平衡故障持續存在5秒以上時保護器內部繼電器動作，保護動作后‘斷相/不平衡’指示燈常亮。三相電壓不平衡保護的復位方式為不平衡度<8%自動復位，回差值可有效防止誤動作。

動態斷相保護：

       電動機當三相供電發生斷相時容易燒毀電動機，特別是動態斷相時的保護尤為重要。動態斷相的概念是當三相負載為電機類感性負載時，在運行期間發生某相電壓斷相的故障情況，此時因電機繞組產生的反電勢作用到斷相的回路，導致這一回路的電壓不為零，造成的故障現象是三相電壓不平衡，這也是絕大多數缺相保護器不能有效保護動態斷相故障的原因（因普通缺相保護器無三相電壓不平衡保護功能）。而L-420缺相保護器具有準確、靈敏的三相電壓不平衡保護功能，當發生動態斷相故障時，保護器‘斷相/不平衡’指示燈閃爍，延遲5秒后保護器內部繼電器動作，‘斷相/不平衡’指示燈常亮。這樣就更有針對性的加強了對起重、電梯、制冷等行業在使用過程中的可靠性。

靜態斷相保護：

       靜態斷相是指三相回路中某相電壓為零的故障現象。當發生靜態斷相故障時，保護器延遲1秒后內部繼電器動作，‘斷相/不平衡’指示燈常亮。復位方式為斷電復位。

相序錯保護：

       當三相電壓回路中有兩相接反時會導致電機反轉，在起重機、電梯、輸送帶等設備運行時造成嚴重的安全事故。相序錯保護的動作時間為1秒，保護動作后‘相序’指示燈常亮，復位方式為斷電復位。

缺相保護器技術參數：

工作電源：AC380V/50Hz；AC660V/50Hz；

電壓適應范圍：

380V規格：AC300V～AC490V；

660V規格：AC530V～AC790V;

觸點容量：380VAC/3A；

安裝方式：HT35導軌安裝；

外形尺寸：22.5mm*61mm*82mm；

環境溫度：-30℃~80℃；

環境條件：無劇烈振動、沖擊；無足以腐蝕金屬和破壞絕緣的氣體。

購缺相保護器時請寫明產品型號、電流規格、數量，并詳告收件人單位、地址、郵編、聯系人及電話。

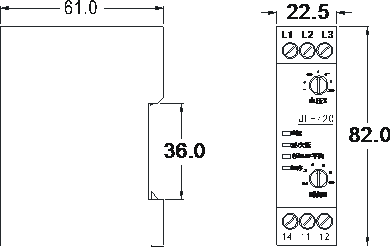

缺相保護器外形尺寸圖

             缺相保護器外形尺寸圖

1：調節過壓/欠壓保護動作值

2：調節動作延時Tt

3：電源和故障指示燈

缺相保護器接線圖：

         缺相保護器接線圖1                         缺相保護器接線圖2
