GBC2M-3系列單相可控硅調壓調功器是運用數字電路觸發可控硅實現調壓和調功。調壓采用移相控制方式，調功有定周期調功和變周期調功兩種方式。該控制板帶鎖相環同步電路、上電緩起動、緩關斷、散熱器超溫檢測、電流限制、過流保護。GBC2M-3 控制板的特點：十位A/D，輸出線性化程度高，輸出起控點低。

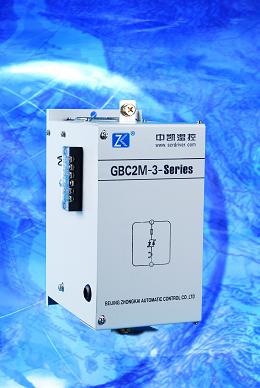

GBC2M-3 系列單相電力調整器（說明書中簡稱GBC2M-3 整機）由GBC2M-3 觸發板、GBC2M-3 專用散熱器、風機、外殼等組成。核心部分使用GBC2M-3 控制板；散熱系統采用高效散熱器、低噪音風機。整機帶有控制板所有的功能。該電力調整器與帶0-5V、4-20mA 的智能PID 調節器或PLC 配套使用；主要用與工業電爐的加熱控制。

一．技術規格

n  功率元件：              進口單向反并聯可控硅（晶閘管）模塊

n  負載電源：              單相220、380V AC ±10% 50HZ

n  電流容量：              25A 50A、100A 150A 200A 250A 350A 500A 600A 800A。。。。。 AC

n  控制板電源與功耗：      220或380V AC ±10% 50HZ通用, 功耗：2W最大

n  風扇電源(根據型號配備)：電壓：220V AC 電流：0.5 A以下

n  控制輸入：              4~20mA DC輸入, 接收阻抗120Ω；（默認輸入信號）

                        0~5V DC 輸入, 輸入電阻 > 20KΩ（定貨時需說明）

0~10V DC 輸入, 輸入電阻>20KΩ（訂貨聲明）

n  LED狀態顯示

n  控制方式：           調相控制：連續調壓  ；調功控制：阻性過零調功

n  調節輸出分辨率：     調相0.1°；調功 10ms

n  移相范圍：           0～180°；

n  驅動輸出：           可變寬度脈沖：8°~ 120°觸發可控硅模塊：驅動電流300mA

n  手動方式：           外接10KΩ電位器調整

n  軟啟動軟關斷時間：   相角控制時，P3電位器調整。調整范圍0.2~120秒

n  電壓限制：           板內P1電位器或外接10KΩ電位器調整。調整范圍0~100%

n  電流限制（選件）：    內置電流變換器，外接10KΩ電位器調整。調整范圍20%~100%

n  過流報警（選件）：    內置電流變換器，板內P2電位器調整。調整范圍100%~150%

n  散熱器超溫保護:      75℃溫度開關，常閉接點動作時間：< 10ms

n  起動/停止開關:       外接開關

n  調功/調壓切換(選件): 外接開關

n  工作環境:            溫度范圍：-30~+50℃ 濕度范圍：90% RH最大無結露 海拔高度 2000m 以下

存儲溫度：          -30~+60℃

其它要求：          通風良好，不受日光直射或熱輻射，無腐蝕性、可燃性氣體

n  安裝形式和要求:     壁掛式，垂直安裝

絕緣電阻:           模塊輸出端與外殼，500VDC；最小控制板電源端與外殼，500VDC；控制輸入端與外殼，500VDC；     控制板輸入端與電源端，500VDC

n  介電強度： 模塊輸出端與外殼之間，2000VAC 1分鐘；控制電源端與外殼之間，2000VAC 1分鐘
