FT6600系列可編程電子負載
所屬類別：電源配套分類>>測試儀器
電子信箱：1196336651@qq.com
聯系電話：86-755-85225202
聯 系 人：徐先焰
更新時間：2010-12-16 9:42:41
產品品牌：Faith費思
產品名稱：電子負載
產品型號：FT6600系列可編程電子負載
產品簡介：
功能與特點：

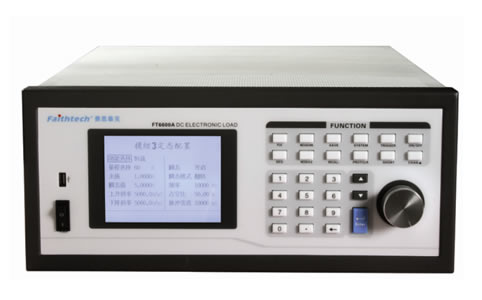

FT6600系列可編程電子負載是費思科技研制的新一代直流電子負載,提供更強大的測試功能、更友好的人機界面和更全面的接口方式，可以方便的用于各種直流電源、電池或其他設備的測試中。本系列產品包括6600A、6601A型主機，6602A、6603A、6604A、6605A、6606A、6607A、FT6609A型電子負載模組。主機和模組采用一拖多的結構，適合組建負載的測試平臺為用戶節省資金的投入。
具有恒壓，恒流，恒阻和恒功率的功能，具備電壓0.1mV，電流0.1mA的高分辨率�；緶y量精確度達到0.05%。恒阻和恒功率的精確度比同類產品更高。
提供瞬態和定態工作模式，支持觸發操作并可引入多種觸發源。負載變化的斜率可以靈活設定。
具有模擬短路功能。
強大的序列功能，可以模擬復雜的負載變化。
提供基于SCPI編程語言的GPIB標準總線接口、RS232、USB接口。
提供LAN接口（標配），支持Socket和Telnet訪問方式，讓操作更簡單、方便。
大屏幕液晶顯示和鍵盤控制，提供友好的人機界面和簡潔的操作方式。
提供電壓、電流、電阻、功率的實時顯示，并提供電壓和電流的最小值、最大值和峰峰值的高精確度測量、顯示。
具有過電壓，過電流，過載，電壓反相，過溫度和低電壓保護功能。
最多可以安裝6個模組，各模組獨立操作。工作在恒流、恒阻和恒功率功能時，可進行并聯連接。
每個模組具備8組非易失性存儲位置，斷電不丟失。
內置智能風扇轉速控制器以減少噪聲污染。
FT6600系列可編程電子負載規格和參數：
表1-1 主機規格:
|
主機型號 |
FT6600A |
FT6601A |
|
模組安裝位 |
6個 |
2個 |
|
通訊接口 |
GPIB、RS232、USB、LAN（以太網） | |
|
可選配模組型號 |
FT6602A、FT6603A、FT6604A、FT6605A、FT6606A、FT6607A、FT6609A | |
|
輸入電壓 |
交流220V 50Hz | |
|
操作溫度范圍 |
0°C to 40°C。 | |
|
操作環境 |
室內操作設計，最大濕度95% | |
表1-2 模組規格
|
項目 |
FT6602A |
FT6603A |
FT6604A |
FT6605A |
FT6606A |
FT6607A |
FT6609A |
|
輸入額定值 |
|
|
|
|
|
|
|
|
電流 |
0－30A |
0 - 10 A |
0 - 60 A |
0 - 60 A |
0 - 120 A |
0 - 30 A |
0 - 10 A |
|
電壓 |
0-60V |
0 - 240 V |
0 - 60 V |
0 - 150V |
0 - 60V |
0 - 150V |
0 - 500V |
|
最大功率(40°C) |
150W |
250 W |
300 W |
500 W |
600 W |
250 W |
300 W |
|
最低可操作電壓 |
0.8V |
0.8V |
1V |
1.2V |
1.4V |
0.8V |
0.8V |
|
恒流功能 | |||||||
|
量程 |
3A/30A |
1A/10A |
6A/60A |
6A/60A |
12A/120A |
3A/30A |
1A/10A |
|
分辨率 |
0.1mA/0.5mA |
0.1mA/0.2mA |
0.1mA/1mA |
0.1mA/1mA |
0.2mA/2mA |
0.1mA/1mA |
0.1mA/0.2mA |
|
低量程精確度 |
0.1%+5mA |
0.1%+4mA |
0.1%+7.5mA |
0.1%+7.5mA |
0.1%+15mA |
0.1%+7.5mA |
0.1%+4mA |
|
高量程精確度 |
0.1%+10mA |
0.1%+7.5mA |
0.1%+15mA |
0.1%+15mA |
0.1%+37.5mA |
0.1%+15mA |
0.1%+7.5mA |
|
恒壓功能 | |||||||
|
量程 |
6V/60V |
24V/240V |
6V/60V |
15V/150V |
6V/60V |
15V/150V |
50V/500V |
|
分辨率 |
0.1mV/1mV |
0.4mV/4mV |
0.1mV/1mV |
0.3mV/2.5mV |
0.1mV/1mV |
0.3mV/2.5mV |
0.9mV/9mV |
|
低量程精確度 |
0.1%+3mV |
0.1%+10mV |
0.1%+3mV |
0.1%+10mV |
0.1%+3mV |
0.1%+10mV |
0.1%+20mV |
|
高量程精確度 |
0.1%+8mV |
0.1%+40mV |
0.1%+8mV |
0.1%+20mV |
0.1%+8mV |
0.1%+20mV |
0.1%+80mV |
|
恒阻功能 | |||||||
|
量程 |
4Ω/40Ω/400Ω |
48Ω/480Ω/ |
2Ω/20Ω/ |
5Ω/50Ω/ |
1Ω/10Ω/ |
10Ω/100Ω/ |
100Ω/1000Ω/ |
|
分辨率20 |
0.1mΩ/0.7mΩ/ |
0.8mΩ/8mΩ /80mΩ/1.2Ω |
0.1mΩ/0.4mΩ/ |
0.1mΩ/0.9mΩ/ |
0.1mΩ/0.2mΩ/ |
0.2mΩ/1.7mΩ/ |
1.6mΩ/16mΩ/ |
|
精確度(所有量程) |
| ||||||
|
輸入電流大于5A |
0.2%+0.2%*FullScale | ||||||
|
輸入電流1～5A |
0.5%+0.2%*FullScale | ||||||
|
輸入電流0.5A～1A |
1%+0.4%*FullScale | ||||||
|
輸入電流0.1A～0.5A |
5%+0.8%*FullScale | ||||||
|
輸入電流15mA～100mA |
33%+2%*FullScale | ||||||
|
輸入電流小于15mA |
未指定 | ||||||
|
恒功率功能 | |||||||
|
量程 |
150W |
250W |
300W |
500W |
600W |
250W |
300W |
|
分辨率 |
2.5mW |
4mW |
5mW |
8mW |
10mW |
4mW |
5mW |
|
精確度 |
0.5%+2.5mW |
0.5%+4mW |
0.5%+10mW |
0.5%+8mW |
0.5%+10mW |
0.5%+4mW |
0.5%+10mW |
|
回顯功能 | |||||||
|
電流回顯 |
| ||||||
|
分辨率 |
0.05mA/0.5mA |
0.02mA/0.2mA |
0.2mA/2mA |
0.2mA/2mA |
0.4mA/4mA |
0.05mA/0.5mA |
0.02mA/0.2mA |
|
量程 |
3A/30A |
1A/10A |
6A/60A |
6A/60A |
12A/120A |
3A/30A |
1A/10A |
|
低量程精確度 |
0.05%+3mA |
0.05%+2.5mA |
0.05%+5mA |
0.05%+5mA |
0.05%+10mA |
0.05%+3mA |
0.05%+2.5mA |
|
高量程精確度37 |
0.05%+6mA |
0.05%+5mA |
0.5%+10mA |
0.05%+10mA |
0.05%+20mA |
0.05%+6mA |
0.05%+5mA |
|
電壓回顯 |
| ||||||
|
分辨率 |
0.1mV/1mV |
0.4mV/4mV |
0.1mV/1mV |
0.25mV/2.5mV |
0.1mV/1mV |
0.25mV2.5mV |
0.8mV/8mV |
|
量程 |
6V/60V |
24V/240V |
6V/60V |
15V/150V |
6V/60V |
15V/150V |
50V/500V |
|
低量程精確度 |
0.05%+3mV |
0.05%+10mV |
0.05%+3mV |
0.05%+8mV |
0.05%+3mV |
0.05%+8mV |
0.05%+20mV |
|
高量程精確度 |
0.05%+8mV |
0.05%+20mV |
0.05%+8mV |
0.05%+16mV |
0.05%+8mV |
0.05%+16mV |
0.05%+40mV |
|
功率回顯 |
|
|
|
|
|
|
|
|
精確度44 |
0.1%+0.4W |
0.1%+1.2W |
0.1%+0.6W |
0.1%+1.6W |
0.1+1.3W |
0.1%+0.9W |
0.1%+0.6W |
|
|
FT6602A |
FT6603A |
FT6604A |
FT6605A |
FT6606A |
FT6607A |
FT6609A |
|
斜率 | |||||||
|
電流量程 |
|
|
|
|
|
|
|
|
慢速段 |
0.5A/ms-25A/ms |
0.167A/ms-8.33A/ms |
1A/ms-50A/ms |
1A/ms-50A/ms |
2A/ms-100A/ms |
0.5A/ms-25A/ms |
0.167A/ms-8.33A/ms |
|
高速段≥VT[1] |
50A/ms-2.5kA/ms |
16.7A/ms-833A/ms |
100A/ms-5kA/ms |
100A/ms-5kA/ms |
200A/ms-10kA/ms |
50A/ms-2.5kA/ms |
16.7A/ms-833A/ms |
|
高速段＜VT[1] |
50A/ms-250A/ms |
16.7A/83.3A/ms |
100A/ms-500A/ms |
100A/ms-500A/ms |
200A/ms-1kA/ms |
50A/ms-250A/ms |
16.7A/83.3A/ms |
|
電壓量程 |
|
|
|
|
|
|
|
|
慢速段 |
1V/ms - 50V/ms |
4V/ms - 200V/ms |
1V/ms - 50V/ms |
2.5V/ms - 125V/ms |
1V/ms - 50V/ms |
1V/ms - 50V/ms |
8V/ms - 400V/ms |
|
高速段≥VT[1] |
100V/ms-500V/ms |
400V/ms – 2kV/ms |
100V/ms - 500V/ms |
250V/ms-1.25kV/ms |
100V/ms - 500V/ms |
100V/ms - 500V/ms |
800V/ms – 4kV/ms |
|
高速段＜VT[1] |
100V/ms - 50V/ms |
400V/ms - 200V/ms |
100V/ms - 50V/ms |
250V/ms -125V/ms |
100V/ms - 50V/ms |
100V/ms - 50V/ms |
800V/ms - 400V/ms |
|
電阻量程一 |
|
|
|
|
|
|
|
|
慢速段 |
0.044/ms – 1.125/ms |
0.54/ms - 13.5/ms |
0.022/ms – 0.56/ms |
0.055/ms – 1.4/ms |
0.011/ms – 0.28/ms |
0.11/ms – 2.8/ms |
1Ω/ms - 27Ω/ms |
|
高速段≥VT[1] |
2.25/ms - 34/ms |
27/ms - 408/ms |
1.12/s - 17/s |
2.8/ms -42.5/ms |
0.56/ms - 8.5/ms |
5.6/ms - 85/ms |
54Ω/ms - 816Ω/ms |
|
高速段＜VT[1] |
2.25/ms - 3.4/ms |
27/ms - 40.8/ms |
1.12/s - 1.7/s |
2.8/s -4.25/s |
0.56/ms – 0.85/ms |
5.6/ms - 8.5/ms |
54Ω/ms – 81.6Ω/ms |
|
電阻量程二 |
|
|
|
|
|
|
|
|
慢速段 |
0.44/ms -11.25/ms |
5.4/ms - 135/ms |
0.22/ms – 5.6/ms |
0.55/ms - 14/ms |
0.11/ms – 2.8/ms |
1.1/ms - 28/ms |
10.8Ω/ms - 270Ω/ms |
|
高速段≥VT[1] |
22.5/ms -340/ms |
270/ms -4.08k/ms |
11.2/ms - 170/ms |
28/ms - 425/ms |
5.6/ms - 85/ms |
56/ms - 850/ms |
540Ω/ms -8.16kΩ/ms |
|
高速段＜VT[1] |
22.5/ms - 34/ms |
270/ms -408/ms |
11.2/ms - 17/ms |
28/ms - 42.5/ms |
5.6/ms - 8.5/ms |
56/ms - 85/ms |
540Ω/ms -916Ω/ms |
|
電阻量程三 |
|
|
|
|
|
|
|
|
慢速段 |
4.4/ms-112.5/ms |
54/ms - 1.35k/ms |
2.2/ms - 56/ms |
5.5/ms - 140/ms |
1.1/ms - 28/ms |
11/ms - 280/ms |
108Ω/ms – 2.7kΩ/ms |
|
高速段≥VT[1] |
225/ms - 3.4k/ms |
2.7k/ms-40.8k/ms |
112/ms - 1.7k/ms |
280/ms- 4.25k/ms |
56/ms - 850/ms |
560/ms -8.5k/ms |
5.4kΩ/ms-91.6kΩ/ms |
|
高速段＜VT[1] |
225/ms - 340/ms |
2.7k/ms-4.08k/ms |
112/ms – 170/ms |
280/ms -425/ms |
56/ms - 85/ms |
560/ms -850/ms |
5.4kΩ/ms-8.16kΩ/ms |
|
電阻量程四 |
|
|
|
|
|
|
|
|
慢速段 |
44/ms-1.125k/ms |
540/ms -13.5k/ms |
22/ms - 560/ms |
55/ms - 1.4k/ms |
11k/ms - 280k/ms |
110/ms -2.8k/ms |
1080Ω/ms -27kΩ/ms |
|
高速段≥VT[1] |
2.25k/ms- 34k/ms |
27k/ms – 408k/ms |
1.12k/ms -17k/ms |
2.8k/ms-42.5k/ms |
560k/ms -8.5M/ms |
5.6k/ms – 85k/ms |
54kΩ/ms – 916kΩ/ms |
|
高速段＜VT[1] |
2.25k/ms-3.4k/ms |
27k/ms -40.8k/ms |
1.12k/ms-1.7k/ms |
2.8k/ms-4.25k/ms |
560k/ms -850k/ms |
5.6k/ms -8.5k/ms |
54kΩ/ms -81.6kΩ/ms |
|
斜率精確度 |
(1±35%)設定值 | ||||||
|
極限參數 | |||||||
|
短路電阻 |
最大60m |
最大200m |
最大33m |
最大33m |
最大17m |
最大33m |
最大400mΩ |
|
|
典型值40m |
典型值100m |
典型值20m |
典型值25m |
典型值12m |
典型值20m |
典型值200mΩ |
|
開路電阻 |
≥20k |
≥80k |
≥20k |
≥80k |
≥20k |
≥80k |
≥80kΩ |
|
直流隔離電壓 |
輸入端子和主機箱機殼 ±300Vdc |
±550Vdc | |||||
|
序列功能 | |||||||
|
序列長度 |
50步(執行次數0～255次) | ||||||
|
定時特征 |
| ||||||
|
量程/分辨率 |
0-10s/0.1ms | ||||||
|
精確度 |
0.5ms | ||||||
|
注釋[1]:VT為該模組恒壓功能最大量程的5%，如FT6604A,VT＝60V*5%=3V | |||||||
|
|
FT6602A |
FT6603A |
FT6604A |
FT6605A |
FT6606A |
FT6607A |
FT6609A |
|
瞬態操作方式 | |||||||
|
頻率量程 |
0.25Hz-10kHz | ||||||
|
頻率精確度 |
0.5% | ||||||
|
占空比量程 |
1%至99%(0.25HH-3kHz)；3%至97%(大于3kHz) | ||||||
|
占空比精確度 |
1% | ||||||
|
脈沖寬度 |
50μs±1%至10s±1% | ||||||
|
測量帶寬 |
10kHz | ||||||
|
紋波和噪聲 | |||||||
|
電流(rms/p-p) |
2mA/20mA |
1mA/10mA |
4mA/40mA |
4mA/40mA |
6mA/60mA |
2mA/20mA |
1mA/10mA |
|
電壓(rms) |
5mV rms |
12mV rms |
6mV rms |
10mV rms |
8mV rms |
10mV rms |
24mV rms |
|
溫度系數 | |||||||
|
恒流功能 |
120ppm/°C + 0.5mA/°C |
120ppm/°C+ |
120ppm/°C + 1mA/°C |
120ppm/°C + 1mA/°C |
|
|
120ppm/°C+ |
|
電流回顯 |
100ppm/°C + 0.5mA/°C |
100ppm/°C + 0.1mA/°C |
100ppm/°C + 1mA/°C |
100ppm/°C + 1mA/°C |
|
|
100ppm/°C + 0.1mA/°C |
|
恒壓功能 |
100ppm/°C + 0.5mV/°C |
100ppm/°C + 2mV/°C |
100ppm/°C+ |
100ppm/°C + 1.5mV/°C |
|
|
100ppm/°C + 4mV/°C |
|
電壓回顯 |
80ppm/°C + 0.33mV/°C |
80ppm/°C + |
80ppm/°C+ |
80ppm/°C + |
|
|
80ppm/°C + |
|
恒阻功能 |
|
|
|
|
|
|
|
|
量程1 |
800ppm/°C + 0.4m/°C |
800ppm/°C + 1.6m/°C |
800ppm/°C+ |
800ppm/°C + 0.4m/°C |
800ppm/°C+ |
800ppm/°C+ |
800ppm/°C + 3.2mΩ/°C |
|
量程2 |
800ppm/°C + 4m/°C |
800ppm/°C + 16m/°C |
800ppm/°C + 2m/°C |
800ppm/°C + 4m/°C |
800ppm/°C + 1m/°C |
800ppm/°C + 8m/°C |
800ppm/°C + 32mΩ/°C |
|
量程3 |
800ppm/°C + 40m/°C |
800ppm/°C + 160m/°C |
800ppm/°C+ |
800ppm/°C + 40m/°C |
800ppm/°C + 10m/°C |
800ppm/°C + 80m/°C |
800ppm/°C +320mΩ/°C |
|
量程4 |
800ppm/°C + 4/°C |
800ppm/°C + 16/°C |
800ppm/°C + 2/°C |
800ppm/°C + 4/°C |
800ppm/°C + 1/°C |
800ppm/°C + 8/°C |
800ppm/°C + 32Ω/°C |
|
外部模擬編程 | |||||||
|
編程電壓 |
0至滿刻度電壓：0-10V； 0至滿刻度電流：0-10V | ||||||
|
帶寬(所有量程) |
10kHz(-3db 頻率) | ||||||
|
電壓精確度 |
0.5% + 12mV |
0.5% + 48mV |
0.5% + 12mV |
0.5% + 30mV |
0.5% + 12mV |
0.5% + 30mV |
0.5% + 96mV |
|
溫度系數 |
100ppm/°C+ |
100ppm/°C+ |
100ppm/°C + |
100ppm/°C + |
100ppm/°C+ |
100ppm/°C+ |
100ppm/°C+ |
|
電流精確度 |
0.25% + |
0.25% + |
0.25% + 9mA |
0.25% + 9mA |
0.25% + 18mA |
0.25% + 4.5mA |
0.25% + 1.5mA |
|
溫度系數 |
120ppm/°C + 0.5mA/°C |
120ppm/°C + 0.1mA/°C |
120ppm/°C + |
120ppm/°C + |
120ppm/°C + |
120ppm/°C+ |
120ppm/°C + 0.1mA/°C |
|
監視輸出 | |||||||
|
監視電壓 |
0至滿刻度電壓：0-10V； 0至滿刻度電流：0-10V | ||||||
|
電壓監視精確度 |
0.25% + 12mV |
0.25% + 48mV |
0.25% + 12mV |
0.25% + 30mV |
0.25% + 12mV |
0.25% + 30mV |
0.25% + 96mV |
|
溫度系數 |
100ppm/°C+ |
100ppm/°C+ |
100ppm/°C + |
100ppm/°C + |
100ppm/°C+ |
100ppm/°C+ |
100ppm/°C+ |
|
電流監視精確度 |
0.1% + 4.5mA |
0.1% + 1.5mA |
0.1% + 9mA |
0.1% + 9mA |
0.1% + 18mA |
0.1% + 4.5mA |
0.1% + 1.5mA |
|
溫度系數 |
120ppm/°C + 0.5mA/°C |
120ppm/°C + 0.1mA/°C |
120ppm/°C + |
120ppm/°C + |
120ppm/°C + |
120ppm/°C+ |
120ppm/°C + 0.1mA/°C |
|
數字端口/觸發端口 | |||||||
|
輸入 |
Vil=0.9V max at Iil=-1mA | ||||||
|
|
Vih-3.15V min (pull-up resistor on input) | ||||||
|
輸出 |
Vol=0.72V max at Iol=1mA | ||||||
|
|
Voh=3.3V min at Ioh=-20uA | ||||||
