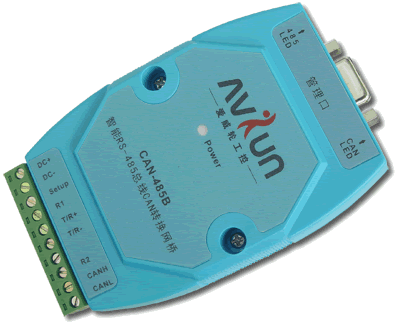

CAN-485B 智能RS485總線CAN轉換網橋

公司名稱：深圳聯脈電子有限公司
所屬類別：電源應用分類>>工控電源
電子信箱：shenzhen-ly@163.com
聯系電話：18929398684
聯系人：聯脈
更新時間：2011-4-22 14:46:29

產品詳情

    CAN-485B具有1個RS485通道，1個CAN通道，一個RS232設置端口，它可以很方便地嵌入到RS485網絡和CAN網絡之間，在不需要改變原有RS485網絡軟硬件結構的前提下，使RS485網絡獲得與CAN網絡的通訊接口。CAN-485B設計成將RS485的串行幀重新打包為CAN擴展幀，并通過CAN收發器發到CAN總線上；反之，如果CAN-232B的收發器收到CAN總線上的數據幀，而且通過了驗收碼校驗，它就會把CAN幀拆包，并將其中的數據發到RS485端口上，因此它可以在CAN與RS485之間精確地轉換信息。
    從CAN-485B的工作原理可以知道，它是一款智能協議轉換網橋，可讓您方便地完成RS485協議和CAN協議的轉換，使RS485網絡和CAN網絡實現通訊。而這種轉換對客戶是透明的，換言之，用戶無需對原來的串行通信軟件做任何變動，就可實現CAN總線數據與RS485總線數據之間互連通訊。
CAN-485B廣泛應用于各類遠程通訊領域，也適用于RS485網絡向CAN網絡升級，同時CAN-485B可作為產品配套模塊直接嵌入用戶的實際產品中。
    CAN-485B有兩種工作模式：設置模式和工作模式。在設置模式下，用戶可對它的參數進行設置，而在工作模式中，它完成上述的協議轉換。CAN-485B特別適合小流量的CAN-bus數據傳輸應用，最高可達300幀/秒的數據傳輸速率。
    CAN-485B采用表面安裝工藝，板上自帶光電隔離模塊，在控制電路和CAN電路之間；控制電路和RS485電路之間，實現完全電氣隔離。CAN-485B也采用防雷設計，兩個端口均提供每線600W的抗雷擊承受力，加上獨立的DC/DC電源，這樣的三保險設計使CAN-485B具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。另外CAN-485B體積小巧使用方便也是便攜式系統用戶的最佳選擇。

產品規格
輸入電壓范圍：可接任意7.5-24V/200mA直流電源，通過外接線端子接入
微處理器：內置帶看門狗的22兆CPU，高速可靠，防止死機
RS485傳送速率： 1200BPS-57600BPS 之間與RS485總線速度自適應，無須設置
管理端口： RS232接口，標準DB9F座，TXD、RXD、GND三線制，與RS-485接口共用，方便設置
CAN控制器：采用PHILIPS SJA1000T芯片
CAN收發器：采用PHILIPS PCA82C250高性能芯片
數據傳送速率： CAN控制器數據傳送速率可編程最高達1Mbit/s
狀態指示燈：一個POWER電源燈，一個RS485狀態燈，一個CAN狀態燈
通訊接口：采用外接式10位接線端子，可方便CAN總線和RS485總線的連線
CAN協議： CAN 2.0B規范(兼容CAN 2.0A)，符合ISO/DIS 11898 規范
建議最高幀流量： 300幀/秒
參數設置：獨特的設計使用戶用任何RS232通信軟件（如“超級終端”）都可實現參數設置
防雷設計：高穩定性，CAN-L，CAN-H每線600W的雷擊浪涌保護
光電隔離耐壓：連續1000VDC，瞬態1500VDC
安裝方式：可選標準DIN 導軌安裝或簡單固定方式
終端匹配：無需開蓋，在端子上就可實現是否接入終端匹配電阻

典型應用
CAN-bus接口轉換產品開發
CAN-bus教學應用遠程通訊
CAN-bus網關網橋
智能樓宇控制數據、廣播系統等CAN-bus應用系統
CAN-bus工業自動化控制系統
