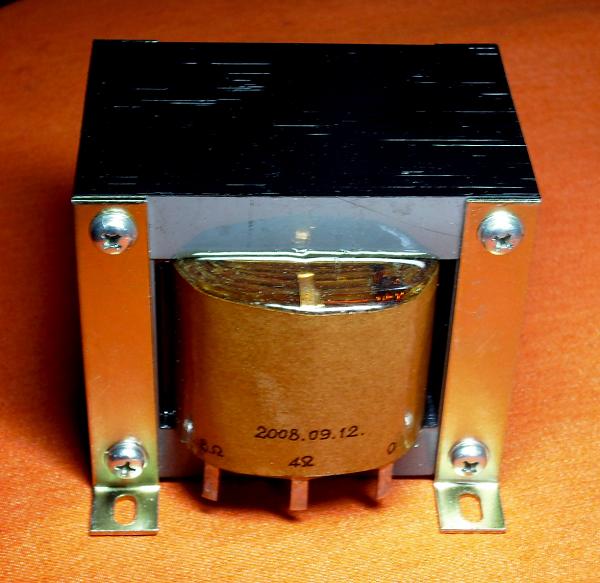

極品膽機輸出變壓器

公司名稱：廣州永秀電子變壓器有限公司
所屬類別：電源配套分類>>變壓器
電子信箱：yxbyq2009@163.com
聯系電話：86-020-86375720
聯系人：翟生
更新時間：2010-10-12 12:38:28

產品詳情

輸出變壓器設計舉例：

EL34型電子管作復合管推挽式超線性功放機EI型結構輸出變壓器

1．輸出功率：P₂=60W

2．效率：η＞92%

3．頻率響應：f_L=20Hz～f_H=20000Hz ±1dB

4．推挽放大器最佳負載阻抗：R_aa=3100Ω

5．電子管屏壓：U_p≈449.636V

6．電子管屏流：I_C=80mA

7．初級電感量：L₁＞50H

其中：B₊～SG₁(SG₂)：0.90H；B₊～P₁(P₂)：5.0H

8．初級漏感：L_s1＜5mH

9．次級音頻電壓：U_2(4Ω)≈15.492V

U_2(8Ω)≈21.909V
