1、系統特點

EA66 具有如下特點：

EA66  可為單相或3相, 聯機電池系統

EA66  可被設定為1/1, 1/3, 3/1 或 3/3系統

EA66  為模塊結構，由1到16塊模塊組成

EA66  提供15KVA到240KVA的潔凈電源

EA66  為冗余可升級系統，可根據您需求進行升級

EA66  采用N+X冗余技術，性能可靠

EA66  共享電池組

EA66  輸入/輸出電流平衡分配

EA66  綠色電源, 輸入THDI≤5%

EA66  輸入功率因數PF≥0.99

EA66  采用連續電流模式(CCM)運行，減少電網干擾 (RFI/ EMI)

EA66  體積小，重量輕，單體15KVA  UPS模塊重量僅為15公斤

EA66  輕松維護 - 模塊級

EA66  系統控制器進行通信及診斷

EA66  采用集中式靜態開關模塊

EA66  特有的系統性能分析器

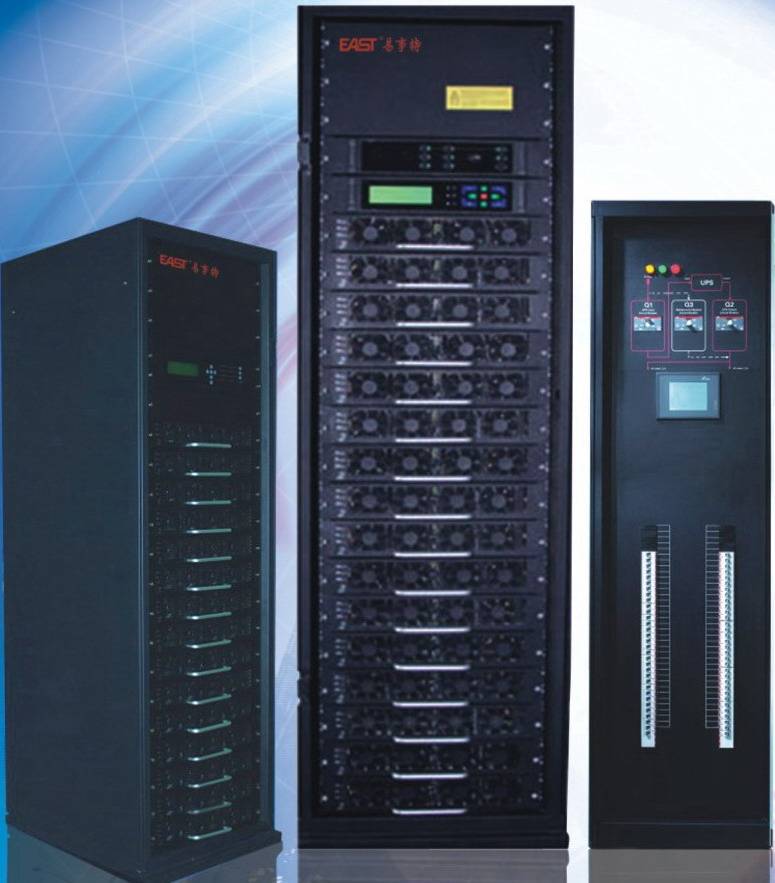

EA66為并聯冗余UPS電源（見圖1：），三進單出或三進三出多制式運行。整體由監控單元、配電單元、靜態開關（STSW）以及1-16個額定容量為15KVA的功率模塊所結構而成，功率模塊可采用熱插拔模式隨意進行擴充、更換。

在傳統UPS產品中，一直存在著單臺UPS容易出現單點故障的問題，用戶唯一的安全保障措施是采用“1 + 1”或“N + 1”的安全防范格局，該措施不僅造成較大的經濟浪費，而且容錯率僅有一次。

EA66系統陣列中的所有功率模塊平均負擔系統負載，各并聯模塊皆為內置冗余的智能型獨立個體，無需監控單元對并聯系統集中控制。任何模塊發生故障后（包括監控單元），EA66的冗余設計便會充分發揮效，全面保障設備正常運轉，實現最大程度的故障冗余，同時用戶可根據需要選擇超過一次容錯率的冗余。

EA66智能化的冗余設計，不僅減少了系統本身和負載的風險系數，而且使外部負載受UPS保護時間全面提升。

A. 擴展性

EA66電源的系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

用戶在預計UPS容量時，時常會出現低估或高預計等情況，EA66可有效的解決以上問題，幫助用戶在未來發展方向尚不明確的情況下分階段進行建設和投資。當用戶負載需要增加時，只需根據規劃階段性的增加功率模塊。

B. 可用性

EA66具有超強的并聯功能，是高端UPS技術的領先代表，其平均無故障時間值（MTBF）是傳統UPS的1.5倍，平均無重大故障值（MTBCF）是傳統UPS系統的3倍，平均修復時間值（MTTR）傳統UPS為停機維修8小時，而EA66在系統正常運行狀態下僅需5分鐘

極高的可用性凸顯EA66所具備的完善保護功能和安全使用能力，確保系統本身和用戶設施負載保護時間成倍提升。

C.靈活性

EA66的電池組（±384V）由系統中所有UPS模塊共享（包括充電和放電）�？砂从脩粜枨笫褂靡唤M電池或并聯多組電池來增加系統備用時間。傳統UPS因為電池故障造成供電失敗的案例很多，是因為傳統機的電池電壓高、數量多、維護不便造成電池壽命減低；EA66電源采用靈活的電池接入方式，減少了電池電壓和數量，有效的解決了傳統UPS存在的上述問題，提高了電池組的使用壽命。

D.安全性

EA66的功率模塊采用三相五線輸入。 EA66電源在線運行時，無論三進單出或三進三出工作方式，無論輸出的負載是否平衡，輸入市電的零線均無電流、無電壓，因此可以滿足各類關鍵設備對零地電壓的安全要求。

E.環保性

EA66的PFC電路使用先進有源平均電流控制技術，可達到輸入電流總諧波失真（THDI）只有5%，遠低于傳統UPS電源6脈沖可控硅整流器的33%和12脈沖可控硅整流器的13%，同時單位輸入功因數PF≥0.99。線性負載條件下，極大降低電網污染，有效減少電網負荷和電源損耗，整機效率高達93%，大幅節省能源。

EA66不僅向用戶提供了安全實用的性能保障，其所擁有的先進尖端技術將領引UPS潮流倡導節能與環保，以新穎卓越的概念著眼全球電源事業發展。

F.管理性

電源管理：

內置完善的電源分析及多種通訊界面，其圖形化的監控界面和自我測試功能，配備智能化監控軟件，通過各種通信接口與管理員進行雙向互動溝通，使管理員隨時對系統進行遠程監控，對一些異常現象進行預處理，使系統始終平穩可靠運行；如系統發生異常時，EA66亦同樣會將異常情況發送給客戶。若有關人員不在現場，EA66將會在供電時間結束前自動終止系統軟件的運行程序，禁止用戶登錄、自動存盤、保持現場等，并通過網絡向用戶發出警告信息，通報有關電源異常狀況。用戶可根據 EA66發送的信息來判斷異常情況的緊急程度，以決定應變措施。

電池管理：

每個模塊內部設置專門的充電整流器，可靠性高，無高頻雜波，避免高頻波對電池壽命的影響；避免電池在充電時過熱，延長了電池的使用壽命。

監控單元可自動對電池組進行均浮充轉換和限流充電；可設置均浮充電壓和充電限流值；具備溫度補償和自放電檢測功能。

EA66功能強大的監控單元，全面獨到的雙向互動式監控技術，可協助客戶全面掌控系統運行狀況，靈便快捷的對系統危機做出即時處理，免除您的后顧之憂。

G.維護性

傳統的UPS系統在日常維護、設備維修期間均需采取轉旁路的工作方式，負載因此不受UPS保護，此時如果發生交流電源中斷、大幅波動等故障，勢必造成負載電源供應中斷或設備損壞。同時設備維修還需要經過一系列煩瑣的程序：

系統管理員通知廠家——廠商趕至維護現場——停電維修。

為了解決類似的可靠性瓶頸，EA66采用了先進的UPS模塊熱插拔技術，單體模塊可任意在線投入或退出并聯單元，無需停電操作。實現了并聯系統的在線維護，同時該操作無需專門的儀器和技術即可進行。

EA66通過熱插拔技術使單體功率模塊可任意在線投入或退出，攻克了傳統UPS轉旁路維修的技術難題，使維護超常便捷，同時實現了UPS隨意擴展和冗余兩大性能，充分滿足用戶實際需求。
