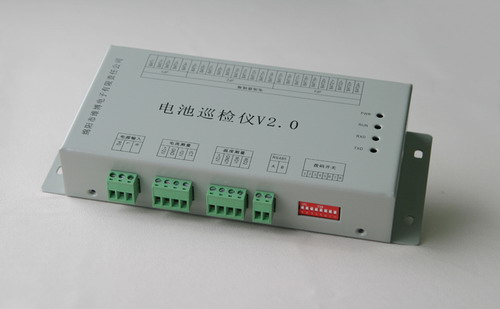

一、概述

   WB9046電池巡檢儀能對最多可檢測24節電池組的單體電池電壓和電池組兩端的總電壓，單體電池

類型分2V、6V、12V。

   各電池電壓輸入端口都串接了一個保護電阻和光電隔離器進行隔離，保證了電池巡檢儀良好的安

全性及測量數據的高精度（0.2%）。

   WB9046采用RS485通信接口，可直接上后臺或與直流屏廠家的監控模塊相連（如愛默生等廠家的監控模塊連接）。

   WB9046電池巡檢儀主要應用于發電廠、變電站或其他行業中的直流屏內蓄電池組的電壓監視。

二、產品的基本特性

1、檢測單體電池電壓、電池組端總電壓：

1）可監測的電池節數：每個單元最多可監測24節電池，多臺巡檢儀并機可以實現108節及220節電池的監測，電池按實際只數設定并接線，如19只時只需完成BAT1-至BAT19+接線；

2）監測電壓范圍： -15V ～ +15V，本產品對2V、6V、12V的電池監測通用，并且能夠檢測出電池的極性，方便用戶檢查接線是否正確；如果檢測出的電池電壓為負，那么該節電池接線錯誤或者電池接反；

3）測量精度：0.2%；

4）電池巡檢單元內部與電池端接線處串接了一個保護電阻，可以防止接線短路造成的危害，接線時請特別注意電池正負；

2、電池充放電電流

電流傳感器WBI021FA7檢測輸入0 ～±50A的直流電流信號，輸出0 ～±5V的直流電壓信號。

3、電池房環境溫度和電池溫度

測量溫度范圍為 -20℃ ～ +55℃,非線性度 ≤ ±0.4℃，全程測量誤差 ≤ ±1.5℃，長期溫度穩定性 ≤±0.08℃。

4、通信

1）通信方式：RS485串行通訊接口，波特率硬件可設置為2400、4800、9600、19200bps，與艾默生監控模塊通信時波特率固定為9600 bps，可方便地與電力自動化系統對接，實現電池系統自動巡檢；

2）通訊靈活：同時兼容電力系統MODBUS-RTU通訊協議與艾默生監控（ASC-Ⅱ碼）通訊協議，通過撥碼開關進行選擇。

5、供電電源：

120 ～ 360VDC或85 ～ 265VAC；

6、接線方式：

全部采用插拔端子接線，方便用戶接線和后期的產品維護；

  7、尺寸：

外形尺寸：216*94*36(mm)；安裝尺寸：56*202(mm)

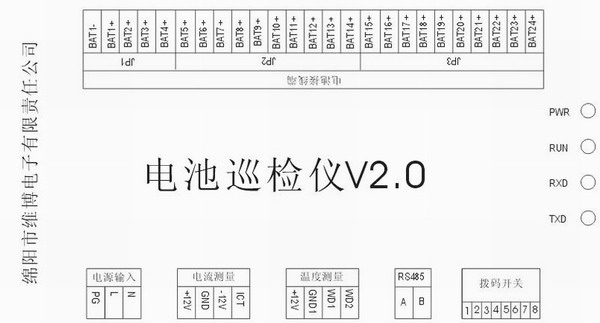

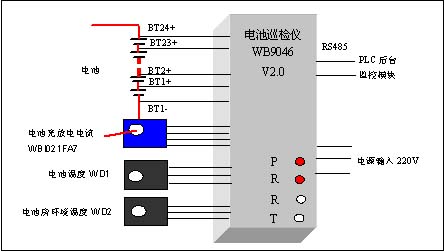

三、接線端子定義
