SLSOLAR—逆變控制器使用說明書

一、簡介：

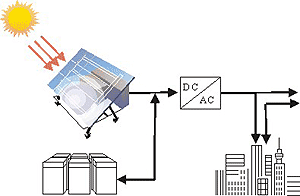

SLSOLAR逆變控制器將逆變器和控制器集成一體，將直流電逆變成交流電，同時控制蓄電池的過充電和過放電，并具有輸入反極保護、輸出過載、短路保護和欠壓、過壓保護。逆變控制器效率高、功能全、體積小、重量輕，工作安全可靠，廣泛應用于太陽能發電和風力發電系統中，可為照明、電腦、電視、電動工具提供穩定的電源。
二、技術指標：
　　
型號
參數
項目 SLSOLAR — 100 / 12 SLSOLAR — 200 / 12
輸入工作電壓 DC / 12V（+3；-2） DC / 12V（+3；-2）
輸出額定電壓 AC220V±10% AC220V±10%
輸出波形頻率 方波 、50Hz 方波 、50Hz
輸出額定功率 100VA 200VA
輸出過載能力 120%（3秒） 120%（3秒）
充電類型及功率 光電池150Wp 光電池150Wp
逆變輸出效率 90% 92%
工作環境溫度 -10℃——+50℃ -10℃——+50℃
工作使用海拔 ≤1500m ≤1500m
機器外形尺寸 300ⅹ180ⅹ110 300ⅹ180ⅹ110
機器重量 1.5Kg 2.5Kg

三、 主要功能：
a)　蓄電池過充、過放保護。
b)　輸出過載、短路保護；
c)　蓄電池反接、開路保護；
d)　太陽電池反接保護；

四、 使用方法：
a) 認真閱讀使用說明書，詳細了解前后面板各端子與插座的功能。
b) 選擇適合的導線，蓄電池到逆變器選6mm2多股軟銅線（長度盡量短）；光電池或風機到控制器選4mm2銅線（最好有橡膠護套）。
c) 分清正極（紅）端子和負極（黑）端子，切勿接反。然后正確接線后即可正常使用。
d) 本機應放置通風干燥處，切勿日曬、風吹、雨淋。
五、 注意事項：
a) 本機設有接地端子，使用時保證良好接地，避免外殼自帶感應電，確保人身安全。
b) 選擇良好滿足容量的蓄電池，以確保本機有足夠大的起動電流。
c) 切勿接反各引線端子。
d) 本機設有過載及短路指示，一旦出現指示燈亮，此時應立即減小負載或斷開短路。
e) 本機接線原則：先接蓄電池，再接光電池。
f) 本機拆線原則：先拆光電池，再拆蓄電池。
六、 常見故障現象、產生原因及排除方法：
序號 故障現象 產生原因 排除方法
1 負載啟動困難 過載過大、導線太細、蓄電池老化。 減小負載，加粗導線，更換蓄電池。
2 過載短路指示燈亮或閃爍 負載有嚴重短路，或負載過大。 檢查輸出，去掉短路，減小負載。
3 過壓、欠壓指示燈亮 蓄電池端子接線不良，輸入電壓高于額定電壓，蓄電池嚴重虧電。 清潔蓄電池端子并緊固，檢查輸入電壓，及時充電。
4 接好蓄電池后逆變器無任何反應 蓄電池極性接反。 正確接好正、負極。

生產單位：杭州世聯光電有限公司
公司地址：杭州市鳳起東路江能大廈
服務電話：13354301159　 13630563581
