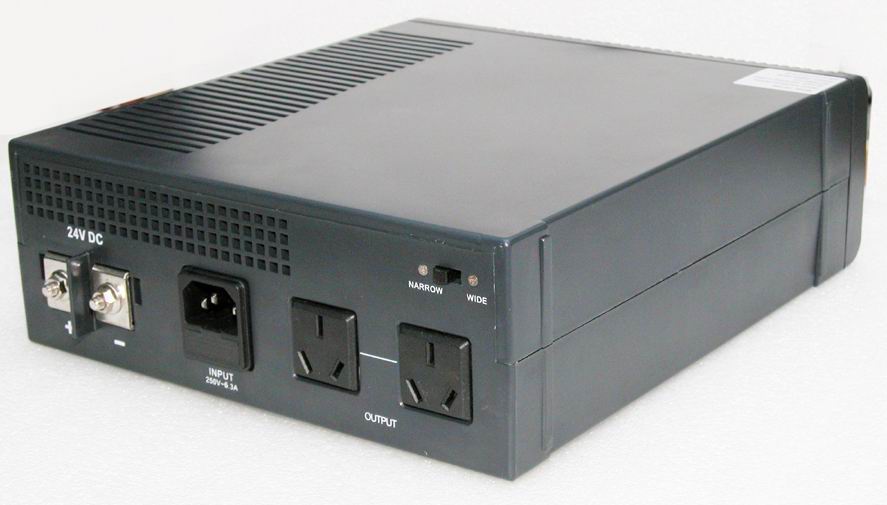

車載專用逆變電源

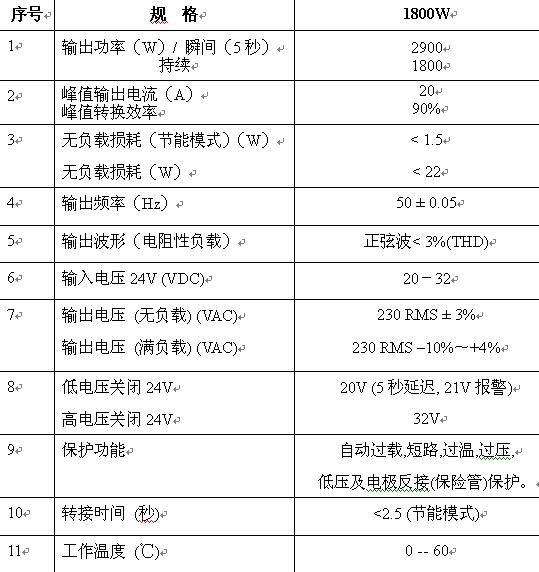

1800W逆變電源測試檢驗指標

2500W機車微波爐專用逆變器技術說明
1．技術說明：
額定功率：　　 2500W
輸入電壓：　　 80VDC----140VDC
輸出電壓：　　 220VAC
輸出波形：　　 正弦波
輸出頻率：　　 50HZ-60HZ
效　　率：　　 ≥90%
工作溫度：　　 85℃
儲運溫度:　　　-40℃--80℃
工作環境溫度:　-25℃--50℃，
冷卻方式：　　 風冷
絕緣等級：　　 IP21
重　　量：　　 大約6kg
外型尺寸：　　 380mm×300mm×120mm（L×W×H）
2．安全設置：
本電源采用隔離式在線升壓并設置了多種保護功能：
欠壓保護：　當輸入電壓低于70VDC時發生欠壓保護
過壓保護：　當輸入電壓高于150VDC時發生過壓保護
過電流保護：當輸入電壓正常時，出現負載過大發生過電流保護，此保護可以自動識別，自行恢復
過溫保護：　當此電源常時間帶載或冷卻系統出現故障時發生
3．輸入\輸出接口形式：
輸入端為接線柱,并有+、-號加以區分；輸出端為標準航空插頭
前、后面板示意圖

8000W機車空調逆變器技術說明
1．技術說明：
額定功率：　　 8000W
輸入電壓：　　 70VDC----150VDC
輸出電壓：　　 380VAC
輸出波形：　　 正弦波
波形控制方式：　Dsp智能控制
輸出頻率：　　 50HZ-60HZ
效　　率：　　 ≥90%
工作溫度：　　 85℃
儲運溫度:　　　-40℃--80℃
工作環境溫度:　-25℃--45℃，
冷卻方式：　　 風冷
絕緣等級：　　 IP21
重　　量：　　 大約45kg
外型尺寸：　　 大約650mm×290mm×350mm（L×W×H）
2．安全設置：
本電源采用隔離式在線升壓并設置了多種保護功能：
欠壓保護：　當輸入電壓低于70VDC時發生欠壓保護
過壓保護：　當輸入電壓高于150VDC時發生過壓保護
過電流保護：當輸入電壓正常時，出現負載過大發生過電流保護，此保護可以自動識別，自行恢復
過溫保護：　當此電源常時間帶載或冷卻系統出現故障時發生

3．工作原理：
本電源采用大功率IGBT模塊推動高頻變壓器進行隔離式在線升壓，將電池電壓升至600VDC，并進行穩壓。在逆變過程中是通過Dsp控制IGBT逆變橋臂，從而產生三相380VAC正弦波，通過傳感器進行各種反饋運算，并實現運行中的時時監控。
保修期 保修12個月,終生維修,若出現問題24小時內給予答復。
