一、概述
　　大中型變電站廣泛采用直流蓄電池組作為繼電保護，自動控制裝置，事故照明的電源。在正常運行的情況下，由浮充機給蓄電池充一個電流，補充蓄電池組的內部自放電。以保持蓄電池組“滿充電“狀態，另外再由浮充電機供全站的直流負荷電流。當變電站因計劃檢修或事故停電，造成站用交流電消失浮充電機失去工作電源時、全站的直流負荷由蓄電池承擔，繼電保護自動控制回路等均能常工作，當站用交流電源消失浮充電機停止工作后，隨著蓄電池組放電時間的增長，蓄電池組的電壓下降，此時必須使用直流調壓裝置以確保直流母線電壓能滿足站內各種直流電源調和政黨工作所需的電壓。另外，大部分變電站均采用一組直流蓄電池，當蓄電池組定期進行“放電“維護虎作時，蓄電池在充放電過程是每個蓄電池端電壓變化較大使館通常放電到1.85V認為已“放電終了“，充電充到單個電池為2.2v時表示已“充滿電狀態")。在充放電過程中為保證使用直流電源的設備能正常工作，也必須使用直流調壓裝置。
　　采用二極管硅堆降壓模塊方式的直流電壓自動調節裝置就是直流調壓的一種簡單，實用，可靠的方法。

二、PDI絕緣二極管硅堆降壓模式工作原理
　　目前新型的直流電壓自動調節裝置已不采用改變蓄電池組中電池的使用個數方式調壓，而是將蓄電池組全部電池都投入運行，采用大電流的硅二極管組來進行降壓，改變串入蓄電池組的硅二極管個數（或硅堆模塊）即可調節母線直流電壓。本公司根據用戶的實際要求，將這種直流調壓裝置采用PDI硅堆模塊（國家級新產品、國內首創、通過省級技術鑒定）8－12只不等，分成5－6組，每組壓降約6V或8V左右。取代常規采用54只硅二極管（即硅鏈）。

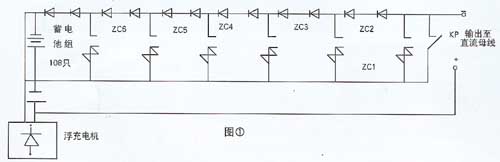

　　PDI硅堆模塊的特點具有體積小、重量輕、安裝方便、使用配置靈活、互換性好、且均是絕緣型。即模塊接線柱對銅基板之間的耐壓高達2.5KV有效值。因此，用戶可根據需要將多個模塊裝在同一接地散熱器上，組成所需的各種電路。這種調壓裝置的回路原理圖如圖1所示。
　　每組硅堆壓降6V或8V。

　　該套直流調壓裝置的簡單工作原理是：當蓄電池電壓因某種原因導致下降時（如浮充電失去交流工作電源），自動控制回路首先使ZC6吸合，減少一組硅二極管的壓降，如果母線仍然偏低，再動作ZC5這樣就切除了二組硅二極管元件，依次類推直至ZC1動作，全部硅二極管退出。ZC1－ZC6在直流母線電壓下降時，動作順序為ZC6吸合－ZC5吸合－ZC4吸合－ZC3吸合－ZC2吸合－ZC1吸合。電壓升高時各直流接觸器動作順序與此相反，即首先ZC1釋放－ZC2釋放……最后ZC6釋放。這種直流調壓裝置優點是：1、能適應用于無人值班變電站；2、直流系統施工方便，比上述兩種裝置節省若干條動力電纜；3、沒有尾端電池，全部蓄電池都受到浮充電流。

三、PDI硅堆模塊技術參數
　　1、模塊壓降：2.1、2.7、3.5、4.2、5.3、7、8、10V
　　2、模塊額定電流：10A－100A
　　3、模塊絕緣耐壓：≥2500V
　　4、模塊反向耐壓：≥1200V
　　5、模塊壓降偏差范圍：當通過電流在輕載（如1－2A）到額定負載（10－100A）范圍變化時，每個模塊壓降偏差≤0.5A，即模塊壓降在2.1V±0.5V或10V±0.5V內變化。

四、PDI硅模塊的外形尺寸

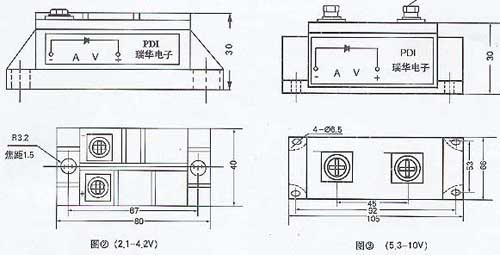

　　本公司可根據用戶需求設計特殊規格不同范圍壓降或不同外型的模塊。說明：（圖2為2.1－4.2V外形尺寸，圖3為5.3－10V外形尺寸。
