一、概述及原理應用
　　目前廠用變壓器或發電機勵磁變壓器高壓側大部分直接連接于發電機出口母線，因而短路電流特別大，無論在變壓器高壓側、低壓側還是內部發生短路，都視同或接近發電機機端短路，極大的短路電流沖擊使主機、變壓器、斷路器等電氣設備承受極大的電動力而受損，長時間的短路能量甚至會使這些電氣設備發生爆炸。要切斷該短路電流，必須在變壓器高壓側直接裝設開斷容量特別大的高壓斷路器，投資很大，限流效果也不好。采用本公司研制的特制高壓限流熔斷器配合新型高能氧化鋅電阻吸能，不僅可安全、快速切斷短路電流，而且還可將短路電流限制在一個規定的范圍內，開斷過電壓也很低，具有很強的實用性和很大的經濟價值。
　　FUR系列高壓大容量限流斷路保護裝置主要用于大中型發電機出口的廠用變壓器或發電機勵磁變壓器的斷路保護之用，亦可用于具有大短路電流的6 ~ 35kV線路中作斷路保護之用。
　　本裝置采用高壓限流熔斷器配合氧化鋅吸能元件來切除短路電流，真空斷路器切除正常和一般過載電流。實際運行中若變壓器高壓側發生短路，則高壓限流熔斷器可以在預期短路電流峰值到來之前快速熔斷，同時熔斷器產生的弧壓將電流迫入氧化鋅電阻中快速吸收衰減，使得短路回路快速開斷。正常開斷和合理的過載開斷則由真空斷路器完成。

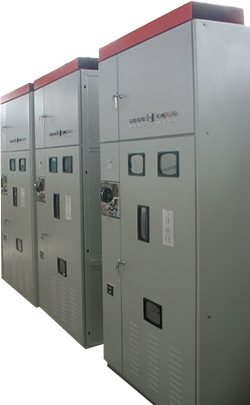

　　裝置內根據用戶要求可選配高壓真空斷路器、隔離開關、電流互感器、新型無間隙三相組合式限壓器等設備，并可組成用戶所需的各種高壓開關柜。本裝置采用高壓限流熔斷器和高能氧化鋅電阻的組合方案，將斷路器的控制與保護作用分離。在正常運行情況下，真空斷路器作為負荷開關使用，完成正常負荷電流下的分合閘操作；在發生突然短路事故情況下，首先由限流熔斷器熔斷限流并迅速將電弧能量轉移到高能氧化鋅非線性電阻支路。這樣既能將短路電流有效地限制到預期的水平，亦可使得系統電感儲能（包括發電機、線路和變壓器等）得到有效的吸收，降低限流熔斷器的吸能容量，提高組合裝置的整體斷流水平。新型無間隙三相組合式限壓器可以有效吸收運行中系統中包括大氣過電壓、操作過電壓各種諧振過電壓在內的各種過電壓，其吸收過電壓能量、泄放殘壓和允許通流容量等均大于普通無間隙氧化鋅避雷器，并具有相間過電壓保護能力。

二、裝置主要優點
　　☆ 開斷容量大，解決了發電機端廠用分支選不到斷路器的難題。
　　☆ 限流快速，在短路電流上升的起始階段，即可在1-2mS之內實現截流，把最大短路沖擊電流降
　　　 低5-6倍。
　　☆ 優異的短路開斷特性極大的降低了電氣設備的動熱穩定要求，負荷開關或斷路器只需用于開斷
　　　 額定電流和一般的過載電流，大大減輕了負荷開關或斷路器的負擔，延長了使用壽命和檢修周
　　　 期，降低了成本。
　　☆ 體積小、造價低、易于更換、運行維護簡單。
　　☆ 可按需同時配置負荷電流測量、接地刀閘、有電顯示和過電壓保護等附屬設備及滿足高壓開關
　　　 柜五防要求。

三、使用條件
　　● 環境溫度：-40℃─＋65℃
　　● 環境濕度：最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃
　　● 海拔高度：< 3000米
　　● 使用地點：無嚴重污染氣體及侵蝕性、爆炸性介質，無劇烈震動與沖擊的戶內場所

四、型號定義


五、訂貨須知
　　◇用戶應提供相關的主機、主變、廠用變或勵磁變的技術參數。
　　◇用戶應提供主電路接線圖，注明元器件的名稱、規格、及型號。
　　◇訂購時需注明裝置尺寸、顏色、功能要求等，如有特殊要求應在定貨時提出。
　　◇需要其他額外附件或備件，應在定貨時注明所需種類及數量。
