一、概　述
■ 對于當今大規模、高性能的智能建筑物來說，系統供電的連續性及穩定性使得應急電源
　 及后備電源技術不斷推陳出新。
■ EPS系統以其專業的設計為智能大型建筑物在意外故障（供電中斷，緊急搶險）的情況
　 下，仍能保證大型建筑物的整體智能安全系統正常運行。充分保證應急照明，消防聯
　 動，綜合控制中心，通訊指揮中心，監視記錄系統的能源供給。
■ 作為專業交、直流儲能電源裝置設計廠家，長期與德國、瑞典合作開發產品，參與國家
　 直流電源標準的制定及電力行業直流電源設備聯合設計成員單位，使得我們的設計成
　 熟而不失開拓。
■ 作為電力安全電源裝置生產廠家，“注重產品質量的每一個細節”是我們精益求精的企
　 業宗旨，再次通過ISO9001：2000國際質量體系認證，是對我們質量創建品牌的權威回
　 應。
■ EPS充電內核及逆變系統均采用目前最為成熟穩定的IGBT技術及PWM技術，是現代變頻
　 設計及脈寬調制技術所帶來得精準、低噪、長效的充分展現。
二、核心技術
1）充電技術
　 ■ 先進的移相諧振高頻軟開關技術；
　 ■ 熱拔插方式，方便系統維護；
　 ■ 采用無源PFC技術，功率因數大于0.92；
　 ■ 具備電磁兼容和安全措施；
　 ■ 與傳統相控電源比較，輸出紋波大大減�。�
　 ■ 采用低差自主均流技術，多模塊并機運行，理想均流；
　 ■ 模塊直流輸出無級限流，內置短路回縮特性，長期短路狀態也不致損壞。
　 ■ 采用自然冷卻工作方式。
2）逆變及變頻技術
　 ■ 最新一代西門子IGBT模塊，完美的微米集成工藝；
　 ■ 關鍵工藝表面貼裝（SMT）技術，MTBF20000h考驗；
　 ■ 完善的自診斷、軟硬件保護功能；
　 ■ 根據電池容量消耗，超寬幅度電壓輸入范圍，輸出功率恒定、澎湃；
　 ■ 額定輸出冗余設計，進一步提高負載能力；
　 ■ 具備電磁兼容及安全措施；
　 ■ 自動溫控風冷，待機運行長效無噪；
　 ■ 優化空間電壓矢量控制，使得輸出穩定自然；

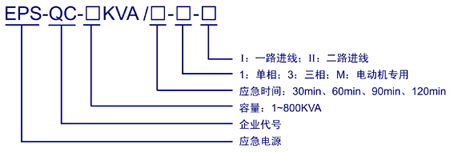

三、型號說明

四、主要技術參數
　1）單、三相混合負載型
型　　號　　　　　EPSQC1~800KVA/90-3<1>
輸入電壓　　　　　380V/220±15%
相　　數　　　　　三相四線+PE或單相
頻　　率　　　　　50Hz±5%
輸出容量　　　　　1~800KVA
電　　壓　　　　　380V/220V
穩壓精度　　　　　±1.0%
波　　形　　　　　正弦波
頻　　率　　　　　50Hz±0.05%
過載能力　　　　　120%正常運行，150%10秒
切換時間　　　　　外網與后備電源供電相互切換：0.1-0.25秒
充電裝置方式　　　N+1備份可選
電　　池　　　　　免維護鉛酸電池
備用時間　　　　　標準：90分鐘，可根據客戶要求
保　　護　　　　　過流保護
顯　　示　　　　　可操作LED
效　　率　　　　　應急供電時：85-92%;電網供電時：100%
運行環境　　　　　溫度：-20℃-40℃　絕對濕度：0-90%
防護等級　　　　　IP30
噪　　音　　　　　≤50dB
　2）電動傳動負載型
型　　號　　　　　EPSQC1~800KVA/90-M
輸入電壓　　　　　380V/220±15%
相　　數　　　　　三相四線+PE或單相
頻　　率　　　　　50Hz±5%
輸出容量　　　　　1~800KVA
電　　壓　　　　　380V
穩壓精度　　　　　±1.0%
波　　形　　　　　PWM
頻　　率　　　　　50Hz±0.05%
過載能力　　　　　120%正常運行，150%10秒
切換時間　　　　　外網與后備電源供電相互切換：0.1-0.25秒
充電裝置方式　　　N+1備份可選
電　　池　　　　　免維護鉛酸電池
備用時間　　　　　標準：90分鐘，可根據客戶要求
�！　∽o　　　　　過流保護
顯　　示　　　　　可操作LED
效　　率　　　　　應急供電時：85-92%;電網供電時：92%
運行環境　　　　　溫度：-20℃-40℃　絕對濕度：0-90%
防護等級　　　　　IP30
噪　　音　　　　　≤40dB
