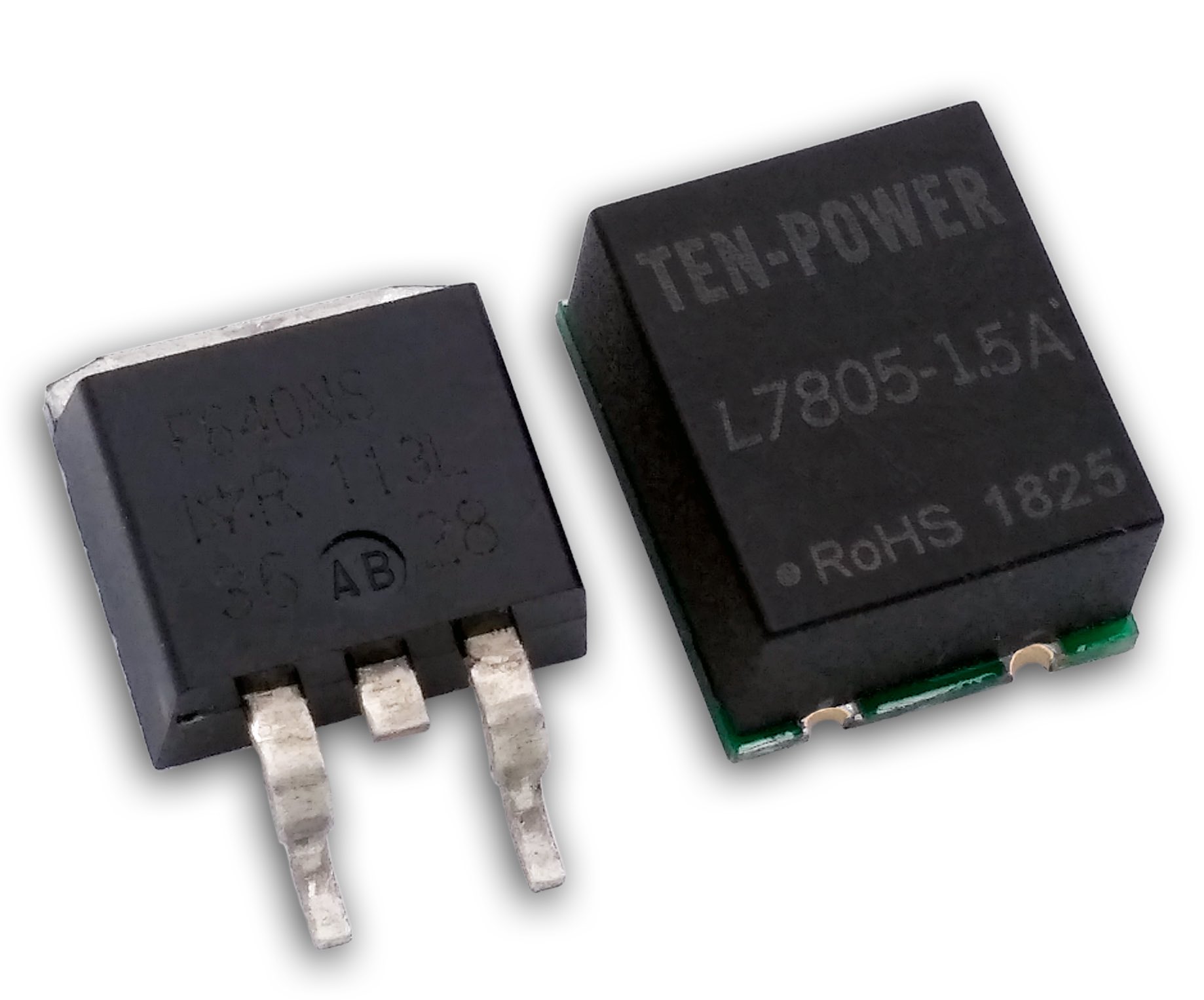

24V轉5V貼片型三端穩壓器
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：market@ten-power.com
聯系電話：15889952240
聯 系 人：肖奧琳
更新時間：2018/10/31 9:58:49
產品特性
n 開關型、效率高達96%
n 持續輸出電流1.5A，瞬間3A
n SMD引腳兼容傳統7805系列
n 兼容TO-263-2貼片封裝
n 無需外加散熱片
n 短路保護,過熱保護
n 低紋波、低噪聲
n 滿足UL94-V0要求
n MTBF>200萬小時
n 工作溫度：-40℃～+85℃
產品型號一覽表 型號 輸入電壓（V） 輸出 效率（滿載時） Min Type Max 電壓（VDC） 電流（A） Vin Min Vin Max L7803-1.5A 5.0 24 28 3.3 1.5 88% 87% L7805-1.5A 6.5 24 28 5.0 1.5 91% 90%
|
輸出特性表 | |||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
輸出電壓精度 |
100%的負載，輸入電壓范圍 |
±2 |
±3 |
% | |
|
線性調節率 |
輸入電壓從最低電壓到最高電壓，滿載 |
±0.5 |
±0.75 | ||
|
負載調整率 |
從10%的負載到100%的負載 |
±0.5 |
±1.0 | ||
|
紋波+噪聲 |
采用靠測法測量，20MHz帶寬 |
50 |
100 |
mVp-p | |
|
短路保護 |
可持續，自恢復 | ||||
|
過熱保護 |
IC內置 |
150 |
℃ | ||
|
輸出限制電流 |
3 |
A | |||
|
開關頻率 |
100%負載，輸入電壓范圍 |
420 |
500 |
620 |
KHz |
|
動態負載穩定性 |
100%<->10%負載，24V輸入 |
±200 |
mV | ||
|
軟啟動時間 |
0.8 |
1.5 |
2.0 |
ms | |
|
靜態電流 |
輸入電壓范圍 |
0.1 |
mA | ||
|
溫度系數 |
-40 ℃～+85℃ |
±0.02 |
%/℃ | ||
|
最大容性負載 |
470 |
μF | |||
|
一般特性表 | |||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
存儲濕度 |
95 |
% | |||
|
工作溫度 |
-40 |
85 |
℃ | ||
|
存儲溫度 |
-55 |
125 | |||
|
工作時外殼溫度 |
100 | ||||
|
引腳耐焊接溫度 |
手工焊接，10秒 |
300 | |||
|
SMT回流焊工藝 |
參見文檔后面的“SMT回流焊工藝要求”曲線 | ||||
|
散熱冷卻方式 |
自然空冷 | ||||
|
外殼材料 |
阻燃耐熱塑料（UL94-V0） | ||||
