安森美半導體發布新的650V碳化硅(SiC)MOSFET

　　2021年2月18日—推動高能效創新的安森美半導體(ON Semiconductor，美國納斯達克上市代號：ON)，發布一系列新的碳化硅(SiC)MOSFET器件，適用于功率密度、能效和可靠性攸關的高要求應用。設計人員用新的SiC器件取代現有的硅開關技術，將在電動汽車(EV)車載充電器(OBC)、太陽能逆變器、服務器電源(PSU)、電信和不間斷電源(UPS)等應用中實現顯著更好的性能。

　　安森美半導體新的車規AECQ101和工業級合格的650伏(V)SiC MOSFET基于一種新的寬禁帶材料，提供比硅更勝一籌的開關性能和更好的熱性能，因而提高系統級能效、功率密度，及減小電磁干擾(EMI)、系統尺寸和重量。

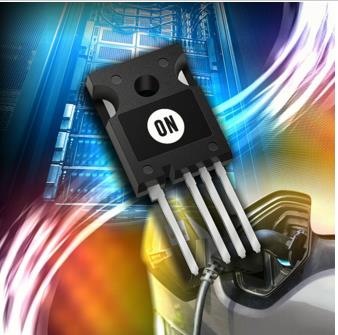

　　新一代SiC MOSFET采用新穎的有源單元設計，結合先進的薄晶圓技術，可在650 V擊穿電壓實現同類最佳的品質因數Rsp(Rdson*area)。NVBG015N065SC1、NTBG015N065SC1、NVH4L015N065SC1和NTH4L015N065SC1采用D2PAK7L和To247封裝，具有市場最低的Rdson(12 mOhm)。這技術還優化能量損失品質因數，從而優化了汽車和工業應用中的性能。內置門極電阻(Rg)為設計人員提供更大的靈活性，而無需使用外部門極電阻人為地降低器件的速度。更高的浪涌、雪崩能力和短路魯棒性都有助于增強耐用性，從而提供更高的可靠性和更長的器件使用壽命。

　　安森美半導體先進電源分部高級副總裁Asif Jakwani在發布新品時說：“在現代電源應用中，如電動汽車(EV)車載充電器(OBC)和可再生能源、企業計算及電信等其他應用，高能效、可靠性和功率密度是設計人員一直面臨的挑戰。這些新的SiC MOSFET比同等的硅開關技術顯著提高性能，使工程師能夠滿足這些具有挑戰性的設計目標。增強的性能降低損耗，從而提高能效，減少熱管理需求，并降低電磁干擾(EMI)。使用這些新的SiC MOSFET的最終結果是更小、更輕、更高效和更可靠的電源方案�！�

　　新器件均為表面貼裝，并提供行業標準封裝類型，包括TO247和D2PAK。
