LEAP EXPO 2020慕展，意法半導體展示KNX樓宇控制解決方案

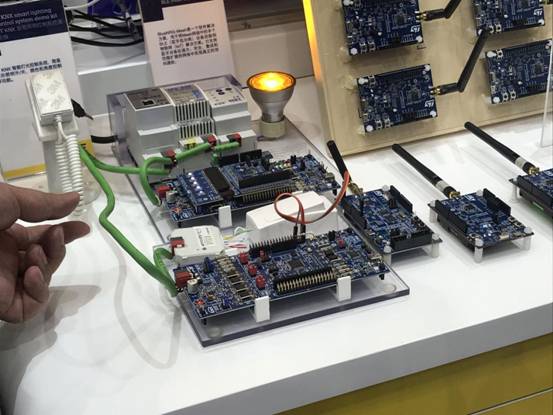

經過精心籌備，LEAP Expo 2020慕尼黑華南電子展于11月3日如期開幕。展會期間，意法半導體（以下簡稱“ST”）展示的KNX智能燈光控制系統驚艷亮相。通過Bluetooth LE藍牙與KNX系統通信的手機應用，簡易演示照明開關，顏色調節和亮度控制等功能。

有線+無線，構建完整的解決方案

據悉，ST EVAL-IDB008V2是BlueNRG-2藍牙系統芯片的開發板，通過UART接口與STKNX傳感器開發板(EVALKITSTKNX)通信，使手機Android應用軟件能夠向傳感器開發板發送命令或接收信息。

意法半導體策略市場經理王忠明

在演示方案中，集成有基于BlueNRG-2的 BLE-mesh解決方案。BlueNRG-mesh是一軟件解決方案，用于將mesh網絡中的多個BLE（藍牙低功耗）設備連接到物聯網（IoT）的解決方案。它支持藍牙設備在強大、安全、集成和范圍擴展的網絡中實現真正的組網通信。

據意法半導體策略市場經理王忠明介紹，在意法半導體樓宇控制系統方案中，在KNX有線傳輸方案基礎上，再配上無線藍牙方案，同時實現有線和無線無縫融合。首先在室內和樓道布線，建設有線網絡；其次為方便控制，ST希望通過手機隨身攜帶，隨時連接，通過手機連到藍牙網關，通過藍牙接入到KNX網絡，這樣可通過手機APP非常方便的控制家里所有的照明、窗簾，空調等設備，從而實現有線和無線的無縫融合。

在協助產品落地方面，STKNX方案也較為完善，比如控制驅動部分，ST涉及的產品有MCU，配上STKNX收發器芯片，組成最基本的單元，通過基本單元可以實現各種功能，如控制面板、傳感器、網關等等，都可以通過簡單的控制模塊來實現。當然用此單元也可以做成執行器或驅動器�？蛻暨x擇ST的MCU加上STKNX收發器芯片，再配上一些相應的外圍器件，實現一個完整終端的應用�？梢哉f，意法半導體為客戶提供了非常完整的KNX解決方案。

硬件+軟件，讓客戶無后顧之憂

由于KNX是全球化的協議規范組織，所以如果國內客戶要做KNX產品，首先要成為會員，而ST很多年前就加入成為了KNX協會會員，并且ST旗下的STKNX是通過了KNX協會認證的芯片，因此客戶可以放心使用STKNX方案。同時客戶在開發KNX產品時，ST還提供相應的軟件和硬件支持。

據王忠明指出，在硬件方面，意法可提供一個Total Solution，包括MCU、KNX Transceiver、隔離器件、驅動器件、MOSFET、和ESD保護等器件，還有其他的一些電源管理之類的都會有全套方案；在軟件方面，因為KNX比較特殊，需要用到專門的KNX協議棧，意法半導體現有全球和中國本地的KNX協議棧合作伙伴。

據悉，在歐洲有TAPKO，它是通過認證的能為全球客戶提供軟件協議棧的方案公司。在國內，ST則主要與南京數帆合作，為中國或亞洲地區的客戶提供本地化的軟件協議棧支持。因此，客戶基于STM32 MCU和STKNX開發此KNX方案是非常方便的。ST攜手KNX協議棧合作伙伴，可以幫助客戶非�？焖俚赝瞥�KNX相關產品，輔導新客戶在較短時間內實現產品小批量試產或者量產。產品開發完成需要做KNX認證測試，ST及其合作伙伴，也可以協助客戶去做相關認證測試。

未來將推基于射頻的KNX-RF方案

考慮到無線應用的便利性，意法半導體即將推出KNX-RF方案。KNX-RF可以省去辦公室或者住宅新裝或改造KNX系統布線的麻煩�；�于完整的KNX-RF功能，控制面板或傳感器等設備的指令或數據，可以通過無線方式，在各種KNX系統設備之間傳遞。既方便了設備安裝，同時也實現了KNX-RF設備可移動的便利性。 據王忠明介紹，目前ST的 KNX-RF方案基于S2-LP和BlueNRG-2。使用ST的KNX-RF芯片，通過無線方式來實現KNX靈活性，同時保留了KNX的標準化、規范性、和兼容性等諸多優點。

因Sub-1G RF在不同國家和地區有不同的頻段，比如歐美的頻段是868MHz或915MHz，國內主要是433MHz為主，這一是公用頻段其穿透性和傳輸穩定性都比較有優勢。針對于此，意法半導體的RF芯片S2-LP 可支持433M 、868M、915M等各個頻段，客戶根據產品使用地區可選擇其中任一頻段使用。國內客戶開發無線射頻或KNX-RF主要推薦433MHz的S2-LPQTR，ST可提供專門的參考設計電路，未來還將提供KNX-RF協議棧供客戶參考。

此外，KNX有線網絡基本不用過多考慮功耗問題，因為它是通過專業的KNX電源供電，KNX控制功能模塊功耗本身也不大。據王忠明介紹，像每個STKNX的單元通常從總線拉取的電流不會超過30mA。 但無線KNX-RF則可能使用電池供電，這時設備的功耗就是需要考慮的問題了。S2-LP工作狀態下，接收時功耗僅需約7mA；在10dBm發送模式下大約是10mA；在Standby狀態下，功耗更是低至0.5uA。此外，藍牙SOC芯片BlueNRG-2功耗也是非常低，在-2dBm發送模式下，它的功耗大約是8.3mA；在Sleep模式下僅為1uA，可以幫客戶實現低功耗的應用需求。

結語：
