具可編程增益放大器的 300MHz 至 6GHz 雙通道寬帶混頻器

    凌力爾特公司 (Linear Technology Corporation) 推出一款新寬帶、高動態范圍雙通道混頻器 LTC5566，該器件集成了可編程可變增益 IF 放大器。這款雙通道混頻器具非常寬的 300MHz 至 6GHz 輸入頻率范圍，得到了專門優化，而且在新的 3.6GHz 和 4.5GHz 5G 頻段以及已經使用很長時間的 4G 頻段具廣泛的表征。此外，該器件支持高達 400MHz 的帶寬，以滿足日益增多低于 6GHz 的 5G 無線接入設備的需求。這款雙通道混頻器提供了出色的動態范圍，在 3.6GHz 時具 +11.5dBm 輸入 P1dB 和 +25.5dBm 輸入 IP3。在高達 5.8GHz 的較高頻率時，其 IIP3 保持超過 +24dBm。該器件集成的 IF 放大器將總的功率轉換增益提高到最大的 12dB。通過內置 SPI 總線，每個通道的增益能夠以精準的 0.5dB 步進獨立地設定。因此，當每個通道驅動一個 A/D 轉換器時，精細的增益控制為以最少的外部組件平衡兩個通道的增益并校準到最佳值提供了一種簡便的方法。

    LTC5566 非常適用于在較高頻率下要求更好性能和較寬帶寬的 5G 無線多通道 RRH (遠端射頻頭) 無線接入設備。而且，該器件的高集成度還實現了小外殼內的多通道整合。其他適合的應用包括 4G LTE-Advanced、分集接收機、分布式天線系統和軟件定義無線電。

    LTC5566 基于一個有源、雙平衡混頻器內核，無轉換損耗，并具有卓越的端口至端口隔離性能，從而降低了外部 RF 濾波要求。每個混頻器輸入包括一個集成的寬帶平衡-不平衡變壓器，因而提供了一個簡單的單端接口。采用 SPI 或并行引腳，可對混頻器輸入進行數字式調諧，以在若干個寬廣、重疊的頻段 (從 1.3GHz 至 5.3GHz) 上實現最佳的回程損耗，從而在無需附加外部組件的情況下確保其在軟件定義無線電應用中的使用靈活性。另外，通過增設單個用于實現正確匹配的并聯電感器還支持較低的 450MHz、 700MHz 和 900MHz 頻段，可獲得絕佳的動態范圍性能。通過采用簡單的外部匹配電路能夠實現高于 5.3GHz (比如：5.8GHz) 的較高頻率。

    LTC5566 在直至 3.6GHz 時具有出色的 50dB 通道至通道隔離度。在 4.5GHz 時，通道隔離度仍然達到 40dB。兩個通道在整個 15.5dB 衰減范圍內展現了非常低的相移，這對 MIMO 接收器應用是至關重要。

    LTC5566 用單一 3.3V 電源工作。兩個通道都接通時，該器件吸取 384mA 標稱電源電流。每個混頻器可以用單獨的控制線獨立地接通或斷開。此外，還有一種低功率模式，可確保在更低的 294mA 電源電流時運行，盡管這時 IP3 性能略有降低。該產品運行時的額定外殼溫度范圍為 –40°C 至 105°C，采用 5mm x 5mm 32 引線塑料 QFN 封裝。LTC5566 的千片批購價為每片 9.45 美元，已開始生產供貨。

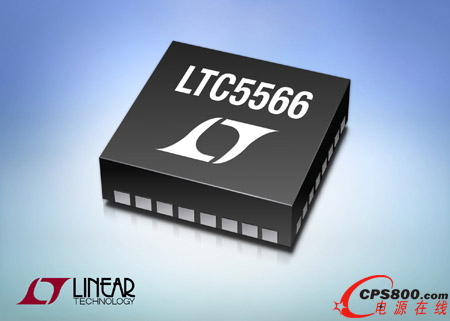

    照片說明：具可編程增益放大器的 300MHz 至 6GHz 雙通道寬帶混頻器

    性能概要： LTC5566

    寬工作頻率范圍 300MHz 至 6GHz

    出色的高頻段性能 2.6GHz、3.6GHz 和 4.5GHz

    最大功率轉換增益 12dB

    SPI 可編程增益 (0.5dB 步進) –3.5dB 至 12dB (功率增益)

    在 3.6GHz 的高輸入 IIP3 +25.5dBm

    IF 帶寬 400MHz<
