具雙極性輸出的 80V 同步四象限 DC/DC 控制器

    凌力爾特公司推出 80V 輸入同步 PWM 四象限輸出 DC/DC 控制器 LT8714。該器件可使輸出電壓干凈地完成通過 0V 的轉換，并具有高達 5A 的電流供應和吸收能力，而這與輸出電壓的極性無關，從而使其非常適合于至正、負或 0V 電壓的調節。雙極性輸出使得 LT8714 能夠供應或吸收電流，絲毫不受輸出電壓極性的影響。該器件的應用包括雙向電流源、測試系統、高功率低頻信號放大、背部襯底偏壓、熱電冷卻器 (TEC) 和電子車窗著色。

    LT8714 在 4.5V 至 80V 輸入電壓范圍內工作，所產生的輸出電壓取決于外部組件的選擇。該器件能夠起一個電源和一個負載的作用，并不需要考慮電壓極性。其軌至軌輸出電流監視和控制功能使器件能夠配置為電流源。LT8714 具備創新性 EN 引腳功能，允許使用慢速變化的輸入信號�？梢酝ㄟ^控制引腳上的電壓從外部設定輸出電壓。

    在 100kHz 至 750kHz 范圍內可選的固定工作頻率可以同步至一個外部時鐘。LT8714 提供電源良好輸出信號，以指示輸出電壓是否高于或低于其目標穩定電壓。電流模式控制提供卓越的電壓和負載調節。其他功能包括過流保護、欠壓閉鎖和軟啟動。

    LT8714 采用 20 引線 TSSOP 封裝，千片批購價為每片 3.65 美元。

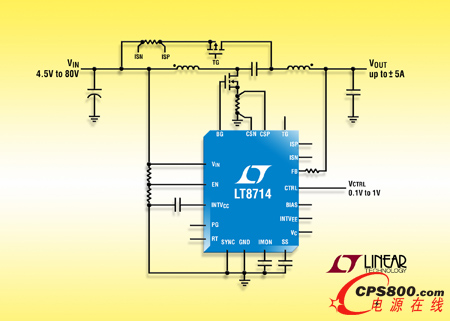

    照片說明：80V 同步四象限 DC/DC 控制器

    性能概要：LT8714

    • 無縫的四象限 DC/DC 轉換器

    • 無論輸出為正或負，雙極性輸出可提供或吸收電流

    • 雙向應用

    • 同步整流

    • 4.5V 至 80V 寬輸入電壓范圍

    • 軌至軌輸出電流監視和控制

    • 輸出電流高達 5A

    • 100kHz 至 750kHz 固定工作頻率

    • 可同步至一個外部時鐘

    • 控制引腳設定輸出電壓

    • 強制連續或不連續模式

    • 20 引線 TSSOP 封裝<
