60V 電池充電控制器和電源管理器

    4月19日，凌力爾特公司推出一款高電壓控制器和電源管理器 LTC4000，它實際上可將任何外部補償的DC/DC電源轉換為一個全功能的電池充電器。LTC4000 能夠驅動常用的 DC/DC 轉換器拓撲結構，包括降壓、升壓、降壓-升壓、SEPIC 和反激式。該器件提供了精準的輸入和充電電流調節，并可在一個 3V 至 60V 的寬輸入和輸出電壓范圍內運作，因而與多種不同的輸入電壓電源、電池組和電池化學組成相兼容。其典型應用包括高功率電池充電器系統、高性能便攜式儀器、電池后備系統、配備電池的工業設備、以及筆記本電腦 / 小型筆記本電腦。

    LTC4000 采用了一種智能 PowerPathTM 拓撲結構，當輸入功率有限時，該拓撲結構將優先向系統負載供電。LTC4000 通過控制外部 PFET 來提供低損耗反向電流保護、電池的高效充電和放電、以及“即時接通”操作，以確保在插入時可立即獲得系統功率，即使所采用的是一個失效或深度放電的電池也不例外。外部檢測電阻器和精準檢測功能以高效率啟用準確的電流，從而使得 LTC4000 能夠與功率范圍從 mW 到 kW 的轉換器一起使用。

    LTC4000 的全功能控制器可對多種電池化學組成進行充電，包括鋰離子電池 / 鋰聚合物電池 / 磷酸鐵鋰電池、密封鉛酸電池 (SLA) 和鎳電池等。另外，該器件還可通過其 FLT 和 CHRG 引腳來提供充電狀態指示。電池充電器的其他特點包括：±0.2% 可編程浮置電壓、可選的定時器或 C/x電流充電終止方式、采用 NTC 熱敏電阻實現適宜溫度充電、自動再充電、用于深度放電電池的 C/10 涓流充電、以及失效電池檢測功能。

    LTC4000 采用扁平 (高度僅 0.75mm) 28 引腳 4mm x 5mm QFN 封裝和 28 引腳 SSOP 封裝。該器件的保證工作溫度范圍為 -40°C 至 125°C。千片批購價為每片 3.95  美元。

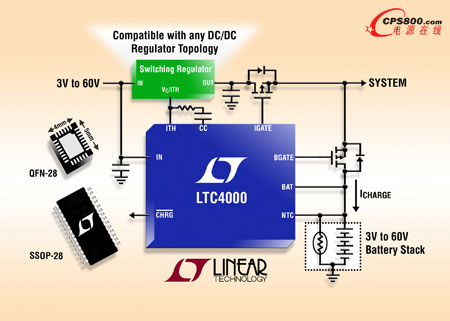

    照片說明：高功率充電控制器可與任何開關穩壓器接口

    性能概要：LTC4000

    ·         當與一個 DC/DC 轉換器 (降壓、降壓-升壓、升壓、SEPIC 和反激式) 搭配使用時可實現一款完整的高性能電池充電器

    ·         寬的輸入和輸出電壓范圍：3V 至 60V

    ·         輸入理想二極管用于低損耗反向隔離和負載均分

    ·         輸出理想二極管用于低損耗的 PowerPath 控制以及與電池的負載均分

    ·         可在采用嚴重放電電池的情況下實現“即時接通”運作

    ·         可編程輸入和充電電流：±1% 準確度

    ·         準確的可編程浮置電壓：±0.2% (在室溫條件下) 和 ±1% (在整個溫度范圍內)

    ·         可編程 C/x 或基于定時器的充電終止方式

    ·         用于適宜溫度充電的 NTC 輸入

    ·         28 引腳 4mm x 5mm QFN 封裝或 SSOP 封裝■
