三菱電機第4代DIPIPMTM 降低產品成本

    三菱電機將攜同最新的第4代DIPIPMTM（雙列直插式智能功率模塊）模塊PS219AX系列，在6月1日至3日于上海光大會展中心舉行的PCIM 2010中國展（展位號A13-A14）中亮相，向參觀者推介更低耗能、成本、和噪音的變頻家電節能技術。

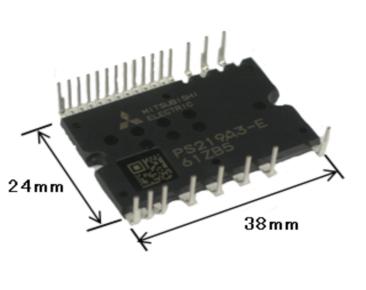

    三菱電機今年推出了最新超小型第4代DIPIPMTM模塊PS219AX系列，為客戶實現“三低”。首先，PS219AX系列DIPIPMTM模塊，采用了全柵型CSTBTTM硅片，獲得了優化的飽和壓降與關斷損耗的折衷關系，降低了變頻設備的能量損耗。

    第二，模塊內置自舉二極管，減小客戶開發的外圍器件數目，降低整個系統的成本；此外，模塊內HVIC的自舉電源電流從0.55mA減少到0.1mA，降低了自舉電源的損耗并為客戶節約了自舉電容的成本。

    第三，PS219AX系列DIPIPMTM模塊的死區時間由以前的1.5ms減小到1ms，有效地降低了電機的噪聲。目前，已開發出的PS219AX系列DIPIPMTM模塊的電壓等級是600V，電流有5A、8A、10A和15A。

    第4代DIPIPMTM也是歷來產品中端子形狀最為豐富的，已有超小型、小型和大型三種封裝的產品，完全滿足各種變頻系統基板的實際安裝要求。第4代大型封裝的DIPIPMTM額定值可達75A/600V和35A/1200V，采用了全柵型CSTBTTM硅片、優化的驅動IC以及導熱性能優異的絕緣薄膜。不僅能用于柜式變頻空調，還可滿足工業變頻應用，必將為變頻系統的進一步小型化做出卓越的貢獻。此外，第4代DIPIPMTM整體無鉛化，完全符合歐洲的RoHS指令，真正做到綠色環保。

    近年來，為了節能和獲得更好的性能，變頻電機驅動系統已得到廣泛應用，其電流應用從大至幾百安培，到小至幾安培均有。三菱電機在1997年最早推出壓注模雙列直插式智能功率模塊（DIPIPMTM），并在白色家電和工業電機變頻驅動中得到廣泛應用。

    DIPIPMTM作為變頻家電功率轉換部分的核心元件，它集成了功率器件及其驅動保護芯片，從而大大減少電力損耗達到節能效果。以變頻家電為例：變頻空調比定速空調節電20-30%；變頻冰箱比常規冰箱節電50%左右；變頻洗衣機比常規洗衣機節電50%左右，在節水方面，變頻洗衣機比常規洗衣機節水30-50%左右�！�
