第四章 監控系統

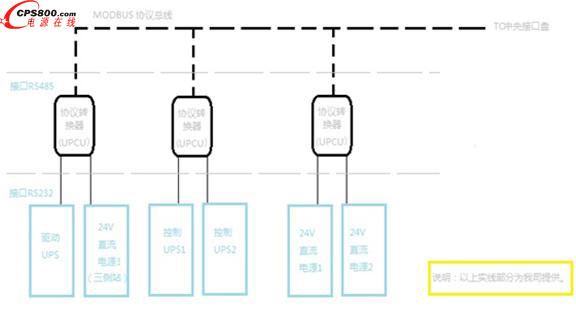

監控采用中達功能智能協議轉換器UPUC,此智能轉換器能夠實現2路智能接口接入,本系統中共有5-6個智能設備,故需要3個UPCUS設備,每個電源設備都具有RS232接口,直接連接到協議轉換器接口。3個協議轉換器UPCU采用并聯的方式,通過RS485或RS422的方式將信號送給中央接口盤。通信協議采用MODBUS協議。示意圖如下:
第五章 系統容量計算
5.1 配電系統容量配置
l 交流配電屏:
兩側站: 100A/AC380V
三側站:160A/AC380V
l 站臺照明配電箱
站臺交流照明配電箱: 15KVA
5.2 UPS容量配置
序號 |
地點 |
交流耗電量 |
UPS型號 |
UPS容量 |
備注 |
1 |
兩側站 |
18KW |
GES-C40K |
40KVA |
輸出功率因數為0.8 |
2 |
三側站 |
27KW |
GES-C60K |
60KVA |
輸出功率因數為0.8 |
5.3 UPS及蓄電池系統容量計算:
5.3.1 三側站UPS容量計算
1)三側站設90 個用電設備,總驅動功率90×300W=27000W,考慮到UPS 的輸出功率因素0.8 使用最小UPS 容量為27000W/0.8=33.75KVA,通常使用的UPS 負載在80%。以下對設備壽命有益原則需要容量UPS 增加到33.75KVA/0.8=42.2KVA,又根據標書要求UPS 可靠性采用冗余設計,UPS 容量還需要在增加一只模塊的容量即:42.2KVA+20KVA=62.2KVA,建議設計容量為60KVA。
2)三側站臺控制系統負載為600W,但考慮到負載的變化和控制系統供電的可靠性,選用2個5KVA UPS模塊,組成模塊冗余供電系統,容量足夠且留有余量,也可以擴展其它負載。
5.3.2 三側站臺驅動系統UPS蓄電池容量計算:
1)三側站臺驅動電源在后備時間內需要消耗兩部分能量:
(a)在60 分鐘內開關各5次
(b)UPS 待機60 分鐘
2)開關5次最大工作時間為5×(3.5+4.2)=38.5S,27000W 工作38.5S 需要能量
為(38.5S/3600S) ×27000W=173.25WH=288.75WH;
3)UPS 待機60 分鐘,電源(UPS)消耗能量(UPS 效率以92%計算最大約27KW 的8%即2160W),2160W 在60 分鐘內需要能量為:2160W×1H=2160WH
需要的最小能量為:288.75WH+2160WH=2448.75WH。
4)因為電池電壓為480Vdc,需要配置最小電池容量為2448.75WH÷480V=5AH
根據計算值,查表只要電池容量大于5AH 就可以了,但是實際使用中電池實際放電電流不可以太大,否則會因配置電池太小而不能承受或減少電池壽命。
5)電池最大電流設計在3C 到5C 為佳,可以最大限度的發揮電池的作用,負載27000W+2160W以最大電流為29160W÷480V÷0.95%=63.94A, 3C 需要電池21.3A,5C 需要電池12.78A。最小電流為:2160÷480÷0.95=4.74A。(逆變器效率為0.95,每組電池顆數為40只)。

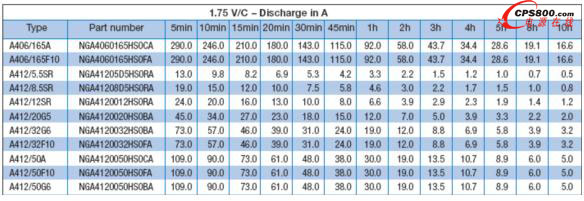

6)因此,查下表,可知驅動電源UPS 選擇陽光電池的12V20AH,選擇一組在UPS 使用前期電池容量回足夠。型號為:A412/20G5.
5.3.3 三側站臺控制電源UPS蓄電池容量計算:
1)控制系統UPS 待機60 分鐘,電源(UPS)消耗能量:600W×1H=600VAH;因為控制UPS 外接電池電壓為192Vdc,需要配置最小電池容量為600VAH÷192V=4.2AH;
負載需要的最大放電電流為:600W÷192÷0.92=3.96A(逆變器效率為0.92,電池只數為每組16只)。
查上表可知控制電源選擇陽光電池的12V8.5AH,一組16 只。型號為:A412/8.5SR。
