采用3mm x 5mmQFN封裝6A、4MHz、同步降壓型穩壓器

    凌力爾特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步降壓型穩壓器 LTC3616，該器件采用恒定頻率、電流模式架構。低電阻內部開關允許采用 3mm x 5mm QFN 封裝的 LTC3616 提供高達 6A 的連續輸出電流，而且其低壓差工作允許范圍從 0.6V 直到僅比 VIN 低數 mV 的輸出電壓。LTC3616 采用 2.25V 至 5.5V 的輸出電壓工作，從而非常適用于單節鋰離子電池應用以及 3.3V 或 5V 中間總線系統。其開關頻率范圍為 300kHz 至 4MHz，是用戶可編程的，從而可使用纖巧、低成本電容器和電感器。

    LTC3616 采用 RDS(ON) 僅為 25mΩ 和 35mΩ 的內部開關，以提供高達 95% 的效率。突發模式 (Burst Mode®) 工作可將無負載情況下的靜態電流降至僅為 75uA，從而在電池供電應用中最大限度地提高了輕負載效率和運行時間�？烧{突發模式箝位使設計師能夠優化輕負載效率。就需要最低噪聲的應用而言，LTC3616 可以配置為以脈沖跳躍或強制連續模式運行，從而降低了噪聲和潛在的 RF 干擾。此外，可編程開關轉換率可以進一步減輕潛在的噪聲問題。LTC3616 還為跟蹤功能和 DDR 存儲器模式提供輸入，在這種模式中，器件可以提供 / 吸收 ±3A 的電流。其它特點包括可選的有源電壓定位 (Active Voltage Positioning)、電源良好 (Power Good) 電壓監視器、外部同步功能和熱保護。
LTC3616EUDD 采用 3mm x 5mm QFN-2 封裝。以 1,000 片為單位批量購買，該器件每片價格為 3.80 美元。工業級版本 LTC3616IUDD 在 -40°C 至 125°C 的工作結溫范圍內保證滿足性能規格要求，千片批購價為每片 4.47 美元。

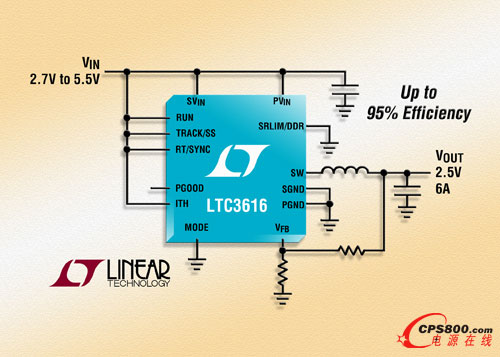

    照片說明： 6A、4MHz 單片同步降壓型穩壓器

    性能概要：LTC3616

    · 6A 輸出電流

    · 2.25V 至 5.5V 的輸入電壓范圍

    · 低輸出紋波 (<20mVPK-PK) 突發模式工作：IQ = 75uA

    · ±1% 的輸出電壓準確度

    · 輸出電壓低至 0.6V

    · 高效率：高達 95%

    · 低壓差工作：100% 占空比

    · 在 SW 節點上的可編程轉換率降低噪聲和 EMI

    · 可調開關頻率：高達 4MHz

    · 具內部補償的可選有源電壓定位 (AVP)

    · 具可調突發箝位的可選脈沖跳躍/強制連續/突發模式工作

    · 可編程軟啟動

    · 用于啟動跟蹤或外部基準的輸入

    · DDR 存儲器模式，IOUT = ±3A

    · 采用 24 引腳 3mm x 5mm QFN 耐熱增強型封裝■
